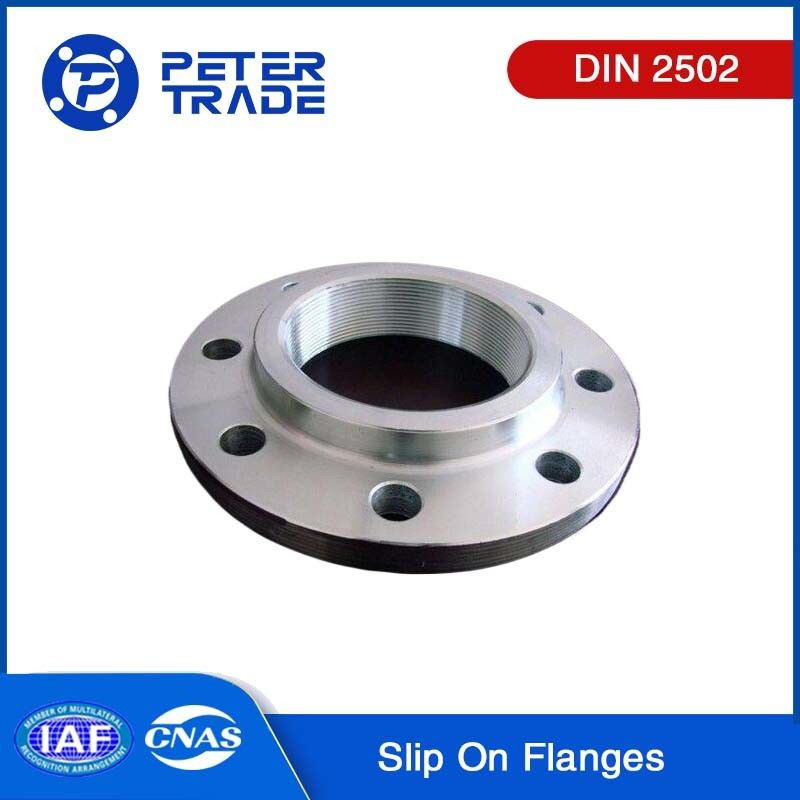

DIN 2502 PN16 SOFF ফ্ল্যাঞ্জ স্লিপ অন ফ্ল্যাট ফেস ফ্ল্যাঞ্জ FF DN10-DN2000 বর্জ্য জল চিকিত্সা অ্যাপ্লিকেশন জন্য

পণ্যের বিবরণ

উৎপত্তি স্থল: জিয়ান, শানসি প্রদেশ, চীন

পরিচিতিমুলক নাম: PeterTrade(PT)

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ: ১-১০ টুকরা

মূল্য: negotiable

প্যাকেজিং বিবরণ: কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি।

ডেলিভারি সময়: প্রায় 15-45 দিন, সেই অনুযায়ী

পরিশোধের শর্ত: D/A, T/T, L/C, D/P

যোগানের ক্ষমতা: প্রতি মাসে 100-200 টন/টন

সেরা দাম পান
বিশেষভাবে তুলে ধরা:

DIN 2502 PN16 SOFF ফ্ল্যাঞ্জ

,

SOFF ফ্ল্যাঞ্জ DN2000

,

DIN 2502 PN16 ফ্ল্যাঞ্জের উপর স্লিপ ff

পণ্য স্ট্যান্ডার্ড:
DIN 2502 DIN স্ট্যান্ডার্ড
পণ্যের নাম:
স্লিপ অন ফ্ল্যাঞ্জ
পণ্যের মুখের ধরন:
প্রধানত রাইজড ফেস (RF), ফ্ল্যাট ফেস (FF), এছাড়াও রিং টাইপ জয়েন্ট (RTJ), ল্যাপ-জয়েন্ট ফেস (LJF) অন
চাপ:
পিএন 16
উপাদান:
কার্বন ইস্পাত ফ্ল্যাঞ্জ এবং স্টেইনলেস স্টিল ফ্ল্যাঞ্জ এবং অন্যান্য
আকার:
DN 10- DN2000
উত্পাদন পদ্ধতি:
ছাঁচনির্মাণ, ছাঁচনির্মাণ, ছাঁচনির্মাণ এবং ছাঁচনির্মাণ, মাঝারি প্লেট কাটা, ছাঁচনির্মাণ
আবেদন:
রাসায়নিক, তেল এবং গ্যাস, বর্জ্য জল চিকিত্সা এবং পরিবেশগত সুরক্ষা, ফার্মাসিউটিক্যাল এবং খাদ্য, শক্তি
পণ্য স্ট্যান্ডার্ড:
DIN 2502 DIN স্ট্যান্ডার্ড
পণ্যের নাম:
স্লিপ অন ফ্ল্যাঞ্জ
পণ্যের মুখের ধরন:
প্রধানত রাইজড ফেস (RF), ফ্ল্যাট ফেস (FF), এছাড়াও রিং টাইপ জয়েন্ট (RTJ), ল্যাপ-জয়েন্ট ফেস (LJF) অন
চাপ:
পিএন 16
উপাদান:
কার্বন ইস্পাত ফ্ল্যাঞ্জ এবং স্টেইনলেস স্টিল ফ্ল্যাঞ্জ এবং অন্যান্য
আকার:
DN 10- DN2000
উত্পাদন পদ্ধতি:
ছাঁচনির্মাণ, ছাঁচনির্মাণ, ছাঁচনির্মাণ এবং ছাঁচনির্মাণ, মাঝারি প্লেট কাটা, ছাঁচনির্মাণ
আবেদন:
রাসায়নিক, তেল এবং গ্যাস, বর্জ্য জল চিকিত্সা এবং পরিবেশগত সুরক্ষা, ফার্মাসিউটিক্যাল এবং খাদ্য, শক্তি
DIN 2502 PN16 SOFF ফ্ল্যাঞ্জ স্লিপ অন ফ্ল্যাট ফেস ফ্ল্যাঞ্জ FF DN10-DN2000 বর্জ্য জল চিকিত্সা অ্যাপ্লিকেশন জন্য

DIN 2502 PN16 কার্বন ইস্পাত এবং স্টেইনলেস স্টীল স্লিপ অন ফ্ল্যাঞ্জস ((SOFF) সমতল মুখ

উপস্থাপনা:

দুই দশকেরও বেশি সময় ধরে সুদৃঢ় রেকর্ডের সাথে,শানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেড।বাজারের শীর্ষস্থানীয় সরবরাহকারী হিসাবে একটি শক্তিশালী খ্যাতি তৈরি করেছে। আমাদের দক্ষতা সরবরাহের মধ্যে রয়েছেDIN 2502 কার্বন স্টীল এবং স্টেইনলেস স্টীল স্লিপ অন ফ্ল্যাঞ্জআমাদের গ্রাহকদের বিভিন্ন চাহিদা মেটাতে।



উচ্চমানের পণ্য সরবরাহের গুরুত্ব স্বীকার করে,আমরা উত্পাদন এবং পরিদর্শন প্রতিটি পর্যায়ে কঠোর উপাদান নির্বাচন এবং মান নিয়ন্ত্রণ প্রক্রিয়া কঠোরভাবে মেনে চলতে নিশ্চিত করার জন্য উপরে এবং বাইরে যানআমাদেরফ্ল্যাঞ্জের উপর স্লিপ, নির্ভুলতার সাথে তৈরি, সম্পূর্ণরূপেডিআইএন মানদণ্ডবিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করে।



আমরা জাহাজ নির্মাণ, বিদ্যুৎ উৎপাদন, পেট্রোকেমিক্যাল প্ল্যান্ট, তেল শোধনাগার, বর্জ্য জল পরিশোধন প্ল্যান্ট, কাগজ কারখানা, ফার্মাসিউটিক্যাল প্ল্যান্ট,এবং টানকি প্রকল্প.





DIN 2502 স্লিপ অন ফ্ল্যাঞ্জের বর্ণনাঃ

DIN 2502 স্লিপ অন ফ্ল্যাঞ্জএকটি ধরণের ফ্ল্যাঞ্জ যা DIN (Deutsches Institut für Normung) স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ এবং পাইপ, ভালভ এবং সরঞ্জাম সংযোগের জন্য শিল্প পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।এই flanges পাইপ খাঁজ বা flange এর কেন্দ্রে মধ্যে স্লাইড করার অনুমতি দিতে ডিজাইন করা হয়, পাইপের বাইরের ব্যাসার্ধ (OD) এবং সংযোগের অভ্যন্তরীণ দিকে ওয়েল্ডিং সক্ষম করে।



একটি মূল সুবিধাDIN 2502 ফ্ল্যাঞ্জের উপর স্লিপফ্ল্যাঞ্জ অবস্থানের তুলনায় পাইপ দৈর্ঘ্য সমন্বয় তাদের নমনীয়তা হয়।DIN 2502 ফ্ল্যাঞ্জের উপর স্লিপপাইপ দৈর্ঘ্য সমন্বয় আরো নমনীয়তা প্রদান করে, একটি ঢালাই bevel আছে না। flange উপর DIN 2502 স্লিপ এর খাঁজ পাইপ মাপ জন্য যথেষ্ট জায়গা উপলব্ধ,সংযোগ প্রক্রিয়া চলাকালীন ওয়েল্ডার এবং প্রস্তুতকারকদের জন্য পর্যাপ্ত কর্মক্ষেত্রের অনুমতি দেওয়া.



নিম্ন চাপের অ্যাপ্লিকেশনে,DIN 2502 ফ্ল্যাঞ্জের উপর স্লিপপ্রায়শই একটি উত্থাপিত মুখের ফ্ল্যাঞ্জের অনুরূপ মাত্রায় একটি হাব থাকে। বিকল্পভাবে, যেখানে স্থান সীমিত থাকে সেখানে তারা হাব ছাড়াই সরবরাহ করা যেতে পারে, যা "রিং স্টাইল" স্লিপ-অনকে আরও উপযুক্ত করে তোলে।উচ্চতর চাপ শ্রেণীর জন্য, স্লিপ-অনগুলি একটি শক্তিশালী সংযোগ নিশ্চিত করার জন্য একটি ল্যাপ জয়েন্টের উচ্চতা গ্রহণ করতে পারে। যদি হাব উচ্চতা একটি উদ্বেগ নয় এবং একটি ল্যাপ জয়েন্ট স্টাইল ফ্ল্যাঞ্জ সহজেই উপলব্ধ না হয়,গ্রাহকরা একটি মেশিনযুক্ত হাবের সাথে একটি ল্যাপ জয়েন্ট স্টাইলে ডিজাইন করা ফ্ল্যাঞ্জের উপর স্লিপ চয়ন করতে পারেন.



DIN 2502 ফ্ল্যাঞ্জের উপর স্লিপতাদের বহুমুখিতা, ইনস্টলেশনের সহজতা,এবং বিভিন্ন কনফিগারেশনে উপলব্ধতা তাদের অনেক পাইপিং সিস্টেমের জন্য একটি জনপ্রিয় পছন্দ.





DIN 2502 স্লিপ অন ফ্ল্যাঞ্জের মাত্রাঃ

DIN 2502 PN16 SOFF ফ্ল্যাঞ্জ স্লিপ অন ফ্ল্যাট ফেস ফ্ল্যাঞ্জ FF DN10-DN2000 বর্জ্য জল চিকিত্সা অ্যাপ্লিকেশন জন্য 0

DIN 2502 ফ্ল্যাঞ্জের উপর স্লিপ PN 16
নামমাত্র পাইপের আকার ফ্ল্যাঞ্জের ওডি ফ্ল্যাঞ্জের আইডি (ডি০) ফ্ল্যাঞ্জের বেধ Bolt বৃত্তের ব্যাসার্ধ ((c) বোল্টের সংখ্যা বোল্টের ডায়া ওজন
PN16 ডি করা টি সি এন ØH কেজি
10 90 17.7 14 60 4 14 0.6
15 95 22 14 65 4 14 0.7
20 105 27.6 16 75 4 14 0.9
25 115 34.4 16 85 4 14 1.1
32 140 43.1 16 100 4 18 1.6
40 150 49 16 110 4 18 1.9
50 165 61.1 18 125 4 18 2.5
65 185 77.1 18 145 4 18 3.0
80 200 90.3 20 160 8 18 3.6
100 220 115.9 20 180 8 18 4.0
125 250 141.6 22 210 8 18 5.5
150 285 170.5 22 240 8 22 6.6
175 315 196.1 24 270 8 22 8.5
200 340 221.8 24 295 12 22 9.0
250 405 276.2 26 355 12 26 12.8
300 460 327.6 28 410 12 26 16.6
350 520 359.7 30 470 16 26 24.1
400 580 411 32 525 16 30 30.3
450 640 462.3 38 585 20 30 41.8
500 715 513.6 38 650 20 33 53.0
600 840 616.5 42 770 20 36 77.8
700 910 716 44 840 24 36 77.3
800 1025 818 50 950 24 39 106.6
900 1125 920 54 1050 28 39 125.7
1000 1255 1022 60 1170 28 42 178.4
1100 1355 1121 60 1270 32 42 193.9
1200 1485 1226 68 1390 32 48 264.1
1300 1585 1326 68 1490 32 48 285.9
1400 1685 1426 74 1590 36 48 330.6
1500 1820 1526 78 1710 36 56 419.8
1600 1930 1626 84 1820 40 56 486.1
1700 2030 1726 84 1920 44 56 521.1
1800 2130 1826 88 2020 44 56 579.0
2000 2345 2026 94 2230 48 56 722.6

1. মাত্রা মিলিমিটার ((মিমি) ।

2বিভিন্ন ক্রেতাদের দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।





কার্বন ইস্পাত স্লিপ অন ফ্ল্যাঞ্জের সুবিধাঃ

দ্যকার্বন ইস্পাত ফ্ল্যাঞ্জ উপর স্লিপনা শুধুমাত্র স্থান সংরক্ষণ এবং ওজন হ্রাস, কিন্তু চমৎকার সীল কর্মক্ষমতা সঙ্গে ফুটো মুক্ত joints নিশ্চিত। কম্প্যাক্ট flange আকার সীল ব্যাসার্ধ কমাতে দ্বারা হ্রাস করা হয়,যা সীল পৃষ্ঠের ক্রস-সেকশন হ্রাস করেএছাড়াও, সিলিং পৃষ্ঠগুলির সর্বোত্তম মিল নিশ্চিত করার জন্য ফ্ল্যাঞ্জ গ্যাসকেটটি একটি সিলিং রিং দ্বারা প্রতিস্থাপিত হয়। ফলস্বরূপ, সিলিং পৃষ্ঠকে সংকুচিত করার জন্য কেবলমাত্র ন্যূনতম চাপ প্রয়োজন।নিম্ন চাপের প্রয়োজনীয়তা সহ, বোল্টের আকার এবং পরিমাণ সংশ্লিষ্টভাবে হ্রাস করা যেতে পারে,যার ফলে একটি নতুন পণ্য তৈরি হয় যা আকারে ছোট এবং ওজনের দিক থেকে হালকা (traditionalতিহ্যবাহী ফ্ল্যাঞ্জের তুলনায় 70% - 80% হালকা)এর ফলে,কার্বন ইস্পাত ফ্ল্যাঞ্জ উপর স্লিপএটি একটি উচ্চ মানের ফ্ল্যাঞ্জ পণ্য যা ওজন এবং স্থান হ্রাস করে, শিল্প অ্যাপ্লিকেশনগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।





কার্বন ইস্পাতের সবচেয়ে সাধারণ উপকরণ স্লিপ অন ফ্ল্যাঞ্জঃ

একটি সাধারণ এবং ব্যাপকভাবে ব্যবহৃত উপাদান গ্রেডকার্বন ইস্পাত ফ্ল্যাঞ্জএটি A105 কার্বন ইস্পাত তৈরি করা হয়। তারা 1000 ডিগ্রি ফারেনহাইট পর্যন্ত পরিবেষ্টিত তাপমাত্রা এবং 20 থেকে 6,170 psi এর মধ্যে চাপ সহ্য করার জন্য ডিজাইন করা হয়।কার্বন ইস্পাতের ফ্ল্যাঞ্জএগুলি তাদের বিস্তৃত তাপমাত্রা এবং চাপের পরিসরের জন্য পরিচিত, যা এগুলিকে অসংখ্য শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। অতিরিক্তভাবে, এগুলি প্রায়শই তাদের ব্যয়-কার্যকারিতা জন্য বেছে নেওয়া হয়।



আধুনিক কার্বন ইস্পাতের মধ্যে সাধারণত ২.১% পর্যন্ত কার্বন থাকে এবং এটি মূলত লোহার সাথে মিশ্রিত হয়।"কার্বন ইস্পাত" শব্দটি কখনও কখনও এমন ইস্পাতকে বোঝাতে ব্যবহৃত হয় যার মধ্যে উল্লেখযোগ্য পরিমাণে ক্রোমিয়াম বা নিকেল নেইA105 ফ্ল্যাঞ্জের কার্বন সামগ্রী পরিবর্তিত হতে পারে, যার সর্বোচ্চ অনুমোদিত কার্বন রচনা 0.35%। ইস্পাতের কার্বন সামগ্রী বাড়িয়ে তোলে কঠোরতা এবং শক্তি বৃদ্ধি পায়,তাপ চিকিত্সা পদ্ধতির মাধ্যমে অর্জন করা হয় যেমন quenchingতবে কার্বন ইস্পাত চিকিত্সা করার সাথে সাথে এটি কম নমনীয় এবং আরও ভঙ্গুর হয়ে ওঠে। এটি আকৃতি এবং ldালাইকে কিছুটা চ্যালেঞ্জিং করে তুলতে পারে।কার্বন ইস্পাতের সুবিধাগুলি তার বিস্তৃত তাপমাত্রা এবং চাপের পরিসরের ক্ষেত্রে প্রায়শই ওয়েড সিলগুলি গঠনের জন্য প্রয়োজনীয় অতিরিক্ত প্রচেষ্টাকে ছাড়িয়ে যায়.



অণুসূচক পদার্থের ক্ষেত্রে,A105 কার্বন ইস্পাত ফ্ল্যাঞ্জমলিবডেনাম, নিকেল, ক্রোমিয়াম, টাইটানিয়াম বা ভ্যানাডিয়াম এর মতো খাদ উপাদানের কোন নির্দিষ্ট ন্যূনতম পরিমাণের প্রয়োজন নেই।





DIN 2502 কার্বন স্টিল এবং স্টেইনলেস স্টিলের অ্যাপ্লিকেশনস্লিপ অন ফ্ল্যাঞ্জ:

তেল ও গ্যাস শিল্পঃ কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের স্লিপতেল ও গ্যাস শিল্পে পাইপলাইন, শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্টের মতো বিভিন্ন অ্যাপ্লিকেশনের জন্য সাধারণত ব্যবহৃত হয়।তারা নিম্ন থেকে মাঝারি চাপ এবং তাপমাত্রা পরিবেশে উপযুক্ত.



বিদ্যুৎ উৎপাদনঃ কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের স্লিপবিদ্যুৎ কেন্দ্র এবং তাপ বিদ্যুৎ কেন্দ্র সহ বিদ্যুৎ উত্পাদন সুবিধাগুলিতে প্রয়োগ করুন। তারা বাষ্প, জল বা গ্যাস বিতরণ সিস্টেমের পাইপ সংযোগের জন্য ব্যবহৃত হয়।



জল ও বর্জ্য জল পরিস্কারকরণঃ কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের স্লিপতারা জল, রাসায়নিক বা অন্যান্য তরল বহনকারী পাইপগুলির জন্য নিরাপদ সংযোগ সরবরাহ করে।



নির্মাণ ও অবকাঠামো: কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের স্লিপএগুলি বিল্ডিং, সেতু এবং অবকাঠামোর মতো নির্মাণ প্রকল্পে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি এইচভিএসি সিস্টেম, নলনির্মাণ এবং অগ্নি সুরক্ষা সিস্টেমের পাইপ সংযোগের জন্য উপযুক্ত।



শিল্প প্রক্রিয়াঃ কার্বন ইস্পাত এবং স্টেইনলেস স্টিল ফ্ল্যাঞ্জের স্লিপবিভিন্ন শিল্প প্রক্রিয়ায় ব্যবহৃত হয়, যার মধ্যে রয়েছে উত্পাদন, রাসায়নিক প্রক্রিয়াকরণ এবং খনির কাজ। তারা তরল, গ্যাস বা ক্ষয়কারী উপকরণ পরিবহনে পাইপ সংযোগ করতে ব্যবহৃত হয়।



খাদ্য ও পানীয় শিল্প: কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের স্লিপতাদের স্বাস্থ্যকর বৈশিষ্ট্য এবং জারা প্রতিরোধের কারণে খাদ্য ও পানীয় শিল্পে সাধারণত ব্যবহৃত হয়। তারা প্রক্রিয়াজাতকরণ, বোতলজাতকরণ এবং সঞ্চয়স্থান সিস্টেমে পাইপ সংযোগের জন্য উপযুক্ত।



ফার্মাসিউটিক্যালস: কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের স্লিপফার্মাসিউটিক্যাল উত্পাদন সুবিধা যেখানে পরিচ্ছন্নতা এবং স্বাস্থ্যবিধি সমালোচনামূলক ব্যবহার করা হয়। তারা ড্রাগ উত্পাদন, বিশুদ্ধকরণ, এবং বিতরণ সিস্টেমের পাইপ সংযোগের জন্য ব্যবহৃত হয়।



রাসায়নিক প্রক্রিয়াকরণঃ কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ফ্ল্যাঞ্জের উপর স্লিপরাসায়নিক প্রক্রিয়াকরণ কারখানায় অ্যাপ্লিকেশন খুঁজে যেখানে জারা প্রতিরোধের এবং রাসায়নিক সামঞ্জস্যতা অপরিহার্য। তারা ক্ষয়কারী রাসায়নিক, অ্যাসিড বহনকারী পাইপ সংযোগের জন্য ব্যবহৃত হয়,অথবা দ্রাবক.
