পণ্যের বিবরণ
উৎপত্তি স্থল: জিয়ান, শানসি প্রদেশ, চীন
পরিচিতিমুলক নাম: PeterTrade(PT)
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১-১০ টুকরা
মূল্য: negotiable
প্যাকেজিং বিবরণ: কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি।
ডেলিভারি সময়: প্রায় 15-45 দিন, সেই অনুযায়ী
পরিশোধের শর্ত: D/A, T/T, L/C, D/P
যোগানের ক্ষমতা: প্রতি মাসে 100-200 টন/টন
পণ্য স্ট্যান্ডার্ড: |
ASME B16.5 স্ট্যান্ডার্ড |
পণ্যের ধরন: |
ল্যাপ জয়েন্ট ফ্ল্যাঞ্জস (LJRF) |
উপাদান: |
কার্বন ইস্পাত Flanges |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
ক্লাস (এলবিএস): |
ক্লাস 900 |
আকার: |
1/2'' থেকে 24'' |
রপ্তানি দেশ: |
50 টিরও বেশি দেশ |
প্রয়োগ: |
তেল এবং গ্যাস পাইপলাইন, রাসায়নিক উদ্ভিদ, বিদ্যুৎ উৎপাদন সুবিধা, এবং শোধনাগার |
পণ্য স্ট্যান্ডার্ড: |
ASME B16.5 স্ট্যান্ডার্ড |
পণ্যের ধরন: |
ল্যাপ জয়েন্ট ফ্ল্যাঞ্জস (LJRF) |
উপাদান: |
কার্বন ইস্পাত Flanges |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
ক্লাস (এলবিএস): |
ক্লাস 900 |
আকার: |
1/2'' থেকে 24'' |
রপ্তানি দেশ: |
50 টিরও বেশি দেশ |
প্রয়োগ: |
তেল এবং গ্যাস পাইপলাইন, রাসায়নিক উদ্ভিদ, বিদ্যুৎ উৎপাদন সুবিধা, এবং শোধনাগার |

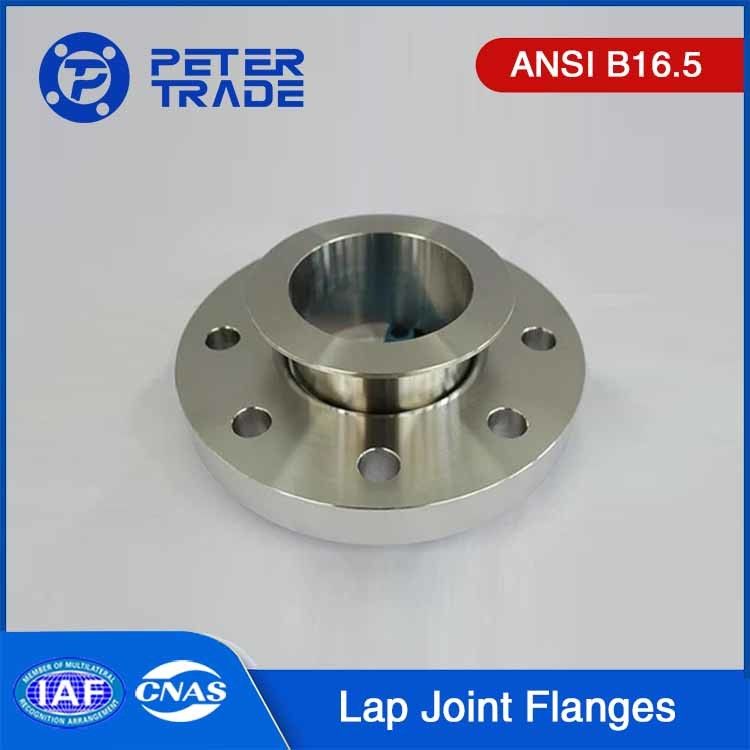

এএসএমই বি১৬.৫ কার্বন স্টীল ল্যাপ জয়েন্ট ফ্ল্যাঞ্জস এলজেআরএফ ক্লাস ৯০০এলবি শিল্প প্রয়োগের জন্য
উপস্থাপনা:
আমরা আপনার আগ্রহের প্রশংসা করিশানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেড,শিল্পে বহু বছরের অভিজ্ঞতার সাথে একটি সম্মানিত এবং প্রতিষ্ঠিত সংস্থা। আমরা উচ্চ মানের ব্যাপক পরিসীমা প্রস্তাব গর্বিতASME B16.5 ক্লাস 900 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ.
আমাদের কোম্পানি,শানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেডএর সরবরাহকারীল্যাপ জয়েন্ট ফ্ল্যাঞ্জযা ASME B16.5 মান পূরণ করে, ক্লাস 150 থেকে ক্লাস 2500 পর্যন্ত উপলব্ধ। আমাদের পরিসীমা বিভিন্ন শিল্পের প্রয়োজনীয়তা পূরণের জন্য ইস্পাত এবং খাদ ইস্পাত উপকরণ একটি ব্যাপক নির্বাচন অন্তর্ভুক্ত.
গুণমানের প্রতি আমাদের অঙ্গীকার আমাদের ব্যবসায়ের প্রতিটি ক্ষেত্রে প্রতিফলিত হয়। আমরা আমাদের পণ্যগুলি নির্ভরযোগ্য এবং নির্ভরযোগ্য নির্মাতাদের কাছ থেকে সংগ্রহ করি যারা কঠোর মানের মান মেনে চলে।আমাদের অভিজ্ঞ পেশাদারদের দল নিশ্চিত করে যে আমরা যে পণ্য সরবরাহ করি তা শিল্পের মান এবং স্পেসিফিকেশন পূরণ করে বা অতিক্রম করে.
উচ্চ মানের সরবরাহ ছাড়াওল্যাপ জয়েন্ট ফ্ল্যাঞ্জআমাদের দক্ষতা এবং জ্ঞান দিয়ে, আমরা আমাদের গ্রাহকদের সুনির্দিষ্ট সিদ্ধান্ত নিতে সহায়তা করার জন্য প্রযুক্তিগত পরামর্শ এবং সহায়তাও প্রদান করি।আমরা ক্লায়েন্টদের তাদের নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক পণ্য নির্বাচন করতে সাহায্য করতে পারেন, যা সর্বোত্তম পারফরম্যান্স এবং স্থায়িত্ব নিশ্চিত করে।
ASME B16.5 কার্বন স্টীল ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের বর্ণনাঃ
ASME B16.5 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জআমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) দ্বারা নির্ধারিত মানগুলির সাথে সামঞ্জস্যপূর্ণ একটি ধরণের ফ্ল্যাঞ্জ। এই ফ্ল্যাঞ্জগুলি বিভিন্ন শিল্পের পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়,তেল ও গ্যাস সহ, রাসায়নিক, পেট্রোকেমিক্যাল, এবং বিদ্যুৎ উৎপাদন।
ইনস্টল করার সময়ল্যাপ জয়েন্ট ফ্ল্যাঞ্জপাইপিং সিস্টেমে, সঠিক সংযুক্তির জন্য একটি কোমর-সংমিশ্রণ stub শেষ প্রয়োজন। stub শেষ একটি পাইপ হাতা হিসাবে কল্পনা করা যেতে পারে,এক প্রান্তে পাইপ থেকে ঝালাই করা এবং অন্য প্রান্তটি পাইপ অক্ষের সাথে একটি ডান কোণে জ্বলন্তএকসাথে, ল্যাপ-জয়েন্ট ফ্ল্যাঞ্জ এবং স্টাব শেষ একটি দুই টুকরা কম্পোজিট ল্যাপ জয়েন্ট সংযোগ তৈরি করে।
"পাইপ স্লিভ"কে সংলগ্ন পাইপটিতে একটি ল্যাপযুক্ত সংযোগে ওয়েল্ড করার আগে,লস টাইপ ল্যাপ জয়েন্ট ফ্ল্যাঞ্জটি পাইপ স্লিভের সোজা দৈর্ঘ্যের উপর দিয়ে স্লাইড করা হয় এবং স্টাব শেষের পিছনের মুখের সাথে বা এর "ফ্ল্যাশড কাঁধ" এর সাথে যোগাযোগ করে. বোল্ট গর্তগুলি সঠিকভাবে সারিবদ্ধ করতে ফ্ল্যাঞ্জটি অবাধে ঘোরানো যেতে পারে, যা তারপরে জয়েন্টটি সুরক্ষিত করতে ব্যবহৃত হয়। ল্যাপ জয়েন্ট ফ্ল্যাঞ্জকে একটি ল্যাপড "ব্যাকিং ফ্ল্যাঞ্জ" হিসাবেও উল্লেখ করা হয়,যখন stub শেষ flared শেষ "ল্যাপ" নামে পরিচিত হয়.
ASME B16.5 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের মাত্রাঃ
| ASME B16.5 ক্লাস 900 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ LJRF | ||||||||||
| নামমাত্র পাইপের আকার | ডায়ামের বাইরে | হাবের বেসে ডায়ম | বেধ | বিরক্তিকর | দৈর্ঘ্য | ফিল্টের ব্যাসার্ধ | ড্রিলিং |
আনুমানিক ওজন ((lb) |
||
| ডি | এক্স | t | বি৩ | টি৩ | R | বোল্ট সার্কেল ডায়া | গর্তের সংখ্যা | বোল্টের দিন | ||
| ১/২ ফুট | 121 | 38.1 | 22.4 | 22.9 | 31.8 | 3 | 82.6 | 4 | 22.4 | 6 |
| চার-পাঁচ ফুট | 130 | 44.5 | 25.4 | 28.2 | 35.1 | 3 | 88.9 | 4 | 22.4 | 6 |
| ১' | 149 | 52.3 | 28.4 | 35.1 | 41.1 | 3 | 101.6 | 4 | 25.4 | 7.5 |
| 1.1/4' | 159 | 63.5 | 28.4 | 43.7 | 41.1 | 4.8 | 111.3 | 4 | 25.4 | 10 |
| 1.1/2' | 178 | 69.9 | 31.8 | 50 | 44.5 | 6.4 | 124 | 4 | 28.4 | 14 |
| ২' | 216 | 104.6 | 38.1 | 62.5 | 57.2 | 7.9 | 165.1 | 8 | 25.4 | 21 |
| 2.1/2' | 244 | 124 | 41.1 | 75.4 | 63.5 | 7.9 | 190.5 | 8 | 28.4 | 25 |
| ৩' | 241 | 127 | 38.1 | 91.4 | 53.8 | 9.7 | 190.5 | 8 | 25.4 | 29 |
| ৪' | 292 | 158.8 | 44.5 | 116.8 | 69.9 | 11.2 | 235 | 8 | 31.8 | 51 |
| ৫' | 349 | 190.5 | 50.8 | 144.5 | 79.2 | 11.2 | 279.4 | 8 | 35.1 | 81 |
| ৬' | 381 | 235 | 55.6 | 171.5 | 85.9 | 12.7 | 317.5 | 12 | 31.8 | 105 |
| ৮' | 470 | 298.5 | 63.5 | 222.3 | 114.3 | 12.7 | 393.7 | 12 | 38.1 | 190 |
| ১০' | 546 | 368.3 | 69.9 | 277.4 | 127 | 12.7 | 469.9 | 16 | 38.1 | 277 |
| ১২' | 610 | 419.1 | 79.2 | 328.2 | 142.7 | 12.7 | 533.4 | 20 | 38.1 | 371 |
| ১৪' | 641 | 450.9 | 85.9 | 360.2 | 155.4 | 12.7 | 558.8 | 20 | 41.1 | 415 |
| ১৬' | 705 | 508 | 88.9 | 411.2 | 165.1 | 12.7 | 616 | 20 | 44.5 | 488 |
| ১৮' | 787 | 565.2 | 101.6 | 462.3 | 190.5 | 12.7 | 685.8 | 20 | 50.8 | 670 |
| ২০' | 857 | 622.3 | 108 | 514.4 | 209.6 | 12.7 | 749.3 | 20 | 53.8 | 868 |
| ২৪' | 1041 | 749.3 | 139.7 | 616 | 266.7 | 12.7 | 901.7 | 20 | 66.5 | 1659 |
1. মাত্রা মিলিমিটার ((মিমি) ।
2বিভিন্ন ক্রেতার দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।
অ্যাপ্লিকেশনগুলিতে ল্যাপ জয়েন্ট ফ্ল্যাঞ্জগুলির সুবিধা এবং অসুবিধাঃ
এর ব্যবহারল্যাপ জয়েন্ট ফ্ল্যাঞ্জদুটি গুরুত্বপূর্ণ প্রস্তাবসুবিধাআসুন একটি পাইপ সংযোগ বিবেচনা করি যা সমস্ত "নমন" অংশের জন্য নিকেল, জিরকনিয়াম, ট্যান্টালিয়াম, বা টাইটানিয়ামের মতো একটি ব্যয়বহুল ক্ষয় প্রতিরোধী খাদ ব্যবহারের দাবি করে।এই ক্ষেত্রে, স্টাব শেষটি ক্ষয় প্রতিরোধের জন্য ব্যয়বহুল খাদ থেকে তৈরি করা যেতে পারে, যখনল্যাপ জয়েন্ট ফ্ল্যাঞ্জএই পদ্ধতিটি সম্পূর্ণরূপে খাদ ভিত্তিক ফ্ল্যাঞ্জ ব্যবহারের তুলনায় খরচ কার্যকর বলে প্রমাণিত হয়েছে।
এছাড়াও,ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ, পাইপটিতে ঝালাই করা হয় না, বোল্টের গর্তগুলি সারিবদ্ধ করার জন্য মুক্ত ঘূর্ণনের অনুমতি দেয়, সমাবেশ এবং বিচ্ছিন্নকরণ প্রক্রিয়াগুলি সহজ করে।এই বৈশিষ্ট্যটি পাইপ সিস্টেমে উপকারী প্রমাণিত হয় যা পরিদর্শন বা রুটিন রক্ষণাবেক্ষণের জন্য ঘন ঘন বিচ্ছিন্ন করার প্রয়োজন. পৃথক করেল্যাপ জয়েন্ট ফ্ল্যাঞ্জএবং পাইপ জড়িত না করে Stub শেষ, সংযোগে অ্যাক্সেস সহজ হয়ে যায়, রক্ষণাবেক্ষণ অপারেশন সময় downtime কমাতে।
সংক্ষেপে,ল্যাপ জয়েন্ট ফ্ল্যাঞ্জক্ষয় প্রতিরোধী উপকরণ প্রয়োজন এমন পাইপিং সিস্টেমের জন্য একটি ব্যবহারিক এবং ব্যয়বহুল সমাধান প্রদান করে, একই সাথে রক্ষণাবেক্ষণ এবং পরিদর্শন সহজ করে তোলে।
এর ব্যবহারল্যাপ জয়েন্ট ফ্ল্যাঞ্জনির্দিষ্টঅসুবিধা।একটি মূল সমস্যা হল ফ্ল্যাঞ্জের অভ্যন্তরীণ পৃষ্ঠ এবং স্টাব শেষের বাহ্যিক পৃষ্ঠের মধ্যে ফাটল তৈরি করা।যা সহজেই দূষণকারী জড়ো করতে পারে এবং ফাটল জারা হতে পারেএটি জয়েন্টের অখণ্ডতা এবং দীর্ঘায়ু বজায় রাখার জন্য একটি উল্লেখযোগ্য চ্যালেঞ্জ তৈরি করে।
উপরন্তু, চাপ, ওজন এবং তাপীয় প্রসারণের কারণে লম্বা উত্তেজনার জমে থাকা ডিজাইন তাপমাত্রায় ASME B31.3 দ্বারা নির্ধারিত অনুমোদিত চাপের সীমা অতিক্রম করতে পারে।,ল্যাপ জয়েন্ট ফ্ল্যাঞ্জসাধারণত হালকা সার্ভিস অ্যাপ্লিকেশনগুলির জন্য প্রস্তাবিত যেখানে পাইপ দ্বারা ফ্ল্যাঞ্জ সংযোগে প্রয়োগ করা বোঝা তুলনামূলকভাবে কম।
আরেকটি সম্ভাব্য সমস্যা হ'ল ব্যবহারের সময় গ্যালভানিক ক্ষয় ঘটে।ল্যাপ জয়েন্ট ফ্ল্যাঞ্জএটি ঘটে যখন দুটি ভিন্ন ধাতু একটি ইলেক্ট্রোলাইটের উপস্থিতিতে যোগাযোগ করে, ত্বরান্বিত জারা সৃষ্টি করে।
এই সমস্যাগুলি অতিক্রম করার জন্য, বাস্তবায়নের সময় উপাদান নির্বাচনকে সাবধানে বিবেচনা করা উচিত।ল্যাপ জয়েন্ট ফ্ল্যাঞ্জএই উদ্বেগগুলি হ্রাস করতে এবং যৌথের সর্বোত্তম কার্যকারিতা নিশ্চিত করতে উপযুক্ত রক্ষণাবেক্ষণ এবং পরিদর্শন পদ্ধতিও ব্যবহার করা উচিত।
ASME B16.5 কার্বন ইস্পাত ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের অ্যাপ্লিকেশন:
ASME B16.5 কার্বন ইস্পাতের ল্যাপ জয়েন্ট ফ্ল্যাঞ্জবিভিন্ন শিল্প এবং পাইপিং সিস্টেমে অ্যাপ্লিকেশন খুঁজে যেখানে কার্বন ইস্পাত উপকরণ উপযুক্ত। কিছু সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্তঃ
তেল ও গ্যাস শিল্প: কার্বন ইস্পাতের ল্যাপ জয়েন্ট ফ্ল্যাঞ্জতেল এবং গ্যাস অনুসন্ধান, উত্পাদন, পরিশোধন এবং পরিবহনে ব্যাপকভাবে ব্যবহৃত হয়। এগুলি পাইপলাইন, অফশোর প্ল্যাটফর্ম, শোধনাগার এবং পেট্রোকেমিক্যাল উদ্ভিদে পাওয়া যায়।
বিদ্যুৎ উৎপাদনঃ ল্যাপ জয়েন্ট ফ্ল্যাঞ্জতাপবিদ্যুৎ কেন্দ্র, পারমাণবিক বিদ্যুৎ কেন্দ্র এবং পুনর্নবীকরণযোগ্য শক্তির সুবিধা সহ বিদ্যুৎ কেন্দ্রগুলিতে ব্যবহৃত হয়। তারা বাষ্প, জল এবং জ্বালানী পরিবহনের জন্য পাইপিং সিস্টেমে ব্যবহৃত হয়।
রাসায়নিক প্রক্রিয়াকরণঃ ল্যাপ জয়েন্ট ফ্ল্যাঞ্জরাসায়নিক প্রক্রিয়াকরণ উদ্ভিদের জন্য উপযুক্ত যেখানে জারা প্রতিরোধের এবং স্থায়িত্ব অপরিহার্য। তারা সাধারণত পাইপলাইনে ব্যবহৃত হয় যা রাসায়নিক, অ্যাসিড এবং ক্ষয়কারী তরল পরিবহন করে।
জল ও বর্জ্য জল পরিশোধন:কার্বন ইস্পাতের ল্যাপ জয়েন্ট ফ্ল্যাঞ্জতারা জল চিকিত্সা উদ্ভিদ, বর্জ্য জল চিকিত্সা উদ্ভিদ, এবং desalination উদ্ভিদ ব্যবহার করা হয়। তারা জল সরবরাহ, নিকাশী পরিবহন, এবং চিকিত্সা প্রক্রিয়া জন্য পাইপিং সিস্টেমের মধ্যে নিযুক্ত করা হয়।
এইচভিএসি (হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনার): ল্যাপ জয়েন্ট ফ্ল্যাঞ্জবাণিজ্যিক ভবন, শিল্প সুবিধা এবং আবাসিক কমপ্লেক্সগুলির জন্য এইচভিএসি সিস্টেমে ব্যবহৃত হয়। তারা ডকওয়ার্ক, পাইপ এবং বায়ুচলাচল সিস্টেম সংযোগ করতে সক্ষম করে।
খনিজ ও খনিজ পদার্থ প্রক্রিয়াকরণঃ কার্বন ইস্পাতের ল্যাপ জয়েন্ট ফ্ল্যাঞ্জতারা খনিজ অপারেশন এবং খনিজ প্রক্রিয়াকরণ উদ্ভিদ ব্যবহার করা হয়। তারা খনিজ, slurries, এবং অন্যান্য খনির তরল পরিবহন জন্য পাইপলাইন ব্যবহার করা হয়।
সামগ্রিকভাবে,ASME B16.5 কার্বন ইস্পাতের ল্যাপ জয়েন্ট ফ্ল্যাঞ্জএটি বহুমুখী উপাদান যা নিরাপদ সমাপ্তি তৈরিতে গুরুত্বপূর্ণ ভূমিকা পালন করে, রক্ষণাবেক্ষণ সহজ করে তোলে,এবং বিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে পাইপিং সিস্টেমের অখণ্ডতা নিশ্চিত.
