পণ্যের বিবরণ
উৎপত্তি স্থল: জিয়ান, শানসি প্রদেশ, চীন
পরিচিতিমুলক নাম: PeterTrade(PT)
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১-১০ টুকরা
মূল্য: negotiable
প্যাকেজিং বিবরণ: কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি।
ডেলিভারি সময়: প্রায় 15-45 দিন, সেই অনুযায়ী
পরিশোধের শর্ত: D/A, T/T, L/C, D/P
যোগানের ক্ষমতা: প্রতি মাসে 100-200 টন/টন
পণ্য স্ট্যান্ডার্ড: |
ASME B16.5 স্ট্যান্ডার্ড |
পণ্যের নাম: |
সকেট ওয়েল্ড ফ্ল্যাঞ্জ |
উপাদান: |
A105 কার্বন ইস্পাত ফ্ল্যাঞ্জ |
আকার: |
NPS 1/2 থেকে NPS 24 |
অন্য উপাদানগুলো: |
স্টেইনলেস স্টীল, খাদ ইস্পাত, হালকা ইস্পাত এবং অন্যান্য আপনার প্রয়োজন অনুযায়ী |
চাপ: |
ক্লাস 150 |
উত্পাদন পদ্ধতি: |
ছাঁচনির্মাণ, ছাঁচনির্মাণ, ছাঁচনির্মাণ এবং ছাঁচনির্মাণ, মাঝারি প্লেট কাটা, ছাঁচনির্মাণ |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
আবেদন: |
রাসায়নিক, তেল এবং গ্যাস, বর্জ্য জল চিকিত্সা এবং পরিবেশগত সুরক্ষা, ফার্মাসিউটিক্যাল এবং খাদ্য, শক্তি |
রপ্তানি দেশ: |
উত্তর আমেরিকার দেশ এবং বিশ্বের অন্যান্য দেশ |
পণ্য স্ট্যান্ডার্ড: |
ASME B16.5 স্ট্যান্ডার্ড |
পণ্যের নাম: |
সকেট ওয়েল্ড ফ্ল্যাঞ্জ |
উপাদান: |
A105 কার্বন ইস্পাত ফ্ল্যাঞ্জ |
আকার: |
NPS 1/2 থেকে NPS 24 |
অন্য উপাদানগুলো: |
স্টেইনলেস স্টীল, খাদ ইস্পাত, হালকা ইস্পাত এবং অন্যান্য আপনার প্রয়োজন অনুযায়ী |
চাপ: |
ক্লাস 150 |
উত্পাদন পদ্ধতি: |
ছাঁচনির্মাণ, ছাঁচনির্মাণ, ছাঁচনির্মাণ এবং ছাঁচনির্মাণ, মাঝারি প্লেট কাটা, ছাঁচনির্মাণ |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
আবেদন: |
রাসায়নিক, তেল এবং গ্যাস, বর্জ্য জল চিকিত্সা এবং পরিবেশগত সুরক্ষা, ফার্মাসিউটিক্যাল এবং খাদ্য, শক্তি |
রপ্তানি দেশ: |
উত্তর আমেরিকার দেশ এবং বিশ্বের অন্যান্য দেশ |

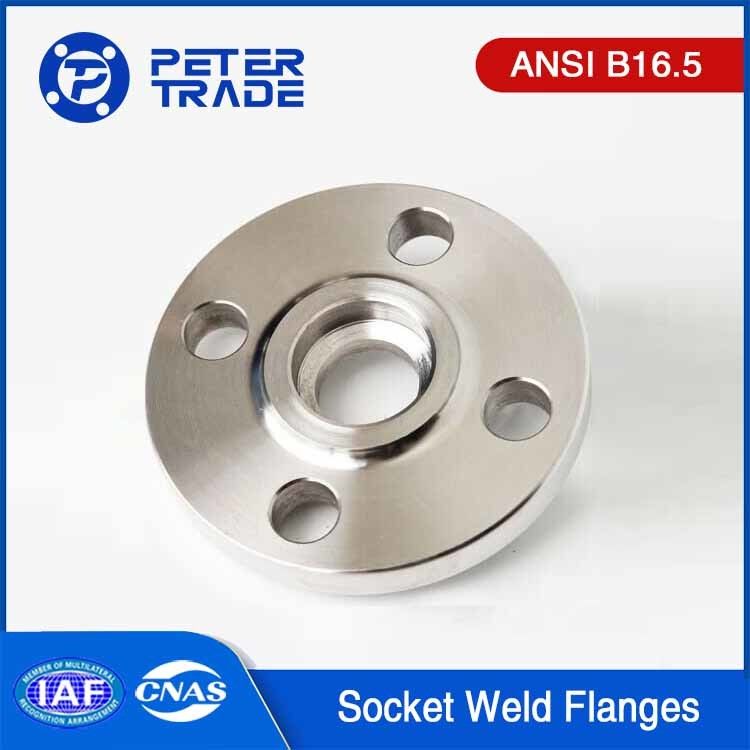

ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জ SWRF ক্লাস 150 শিল্প অ্যাপ্লিকেশন জন্য
উপস্থাপনা:
আমাদের কোম্পানি,শানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেড,বাজারে একটি সুপরিচিত এবং নামী সরবরাহকারী। 20 বছরেরও বেশি সময় ধরে শক্তিশালী ব্যবসায়িক ব্যাকগ্রাউন্ডের সাথে, আমরা নিজেদেরকে বিশ্বাসযোগ্য উত্স হিসাবে প্রতিষ্ঠিত করেছিANSI/ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জ।
নেতৃস্থানীয় সরবরাহকারী হিসাবে, আমরা একটি ব্যাপক পরিসীমা অফারANSI/ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ডিং ফ্ল্যাঞ্জবিভিন্ন আকার, চাপ রেটিং, এবং স্পেসিফিকেশন. আমাদের ফ্ল্যাঞ্জগুলি ANSI এবং ASME দ্বারা নির্ধারিত কঠোর মান পূরণ করে তা নিশ্চিত করার জন্য পুঙ্খানুপুঙ্খ পরীক্ষার মধ্য দিয়ে যায়।
আমাদের শীর্ষস্থানীয় পণ্য ছাড়াও, আমরা ব্যতিক্রমী গ্রাহক সেবা প্রদানের জন্য গর্বিত। আমাদের নিবেদিত দল সবসময় গ্রাহকদের তাদের অনুসন্ধানের সাথে সহায়তা করার জন্য প্রস্তুত, প্রযুক্তিগত সহায়তা প্রদান,এবং দ্রুত এবং দক্ষ সরবরাহ সমাধান প্রদান.
গুণমান, নির্ভরযোগ্যতা এবং গ্রাহক সন্তুষ্টির প্রতি আমাদের অঙ্গীকারের সাথে, শানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেড আপনার বিশ্বস্ত অংশীদারANSI/ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ডিং ফ্ল্যাঞ্জআমরা আমাদের উচ্চমানের পণ্য এবং পরিষেবা দিয়ে আপনার সেবা এবং আপনার শিল্প পাইপিং চাহিদা পূরণ করার জন্য উন্মুখ।
ASME B16.5 কার্বন স্টীল সকেট ওয়েড ফ্ল্যাঞ্জের বর্ণনাঃ
ASME B16.5 কার্বন স্টীল সকেট ওয়েড ফ্ল্যাঞ্জআমেরিকান সোসাইটি অব মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) বি১৬ মান অনুযায়ী ডিজাইন এবং নির্মিত হয়।5এই ফ্ল্যাঞ্জগুলি কার্বন ইস্পাত পাইপিং সিস্টেমের সাথে ব্যবহারের জন্য বিশেষভাবে তৈরি করা হয়েছে এবং সকেট ওয়েল্ডিং সংযোগের জন্য ডিজাইন করা হয়েছেঃ
উপাদানঃএই ফ্ল্যাঞ্জগুলি উচ্চমানের কার্বন ইস্পাত থেকে তৈরি করা হয়, যা দুর্দান্ত শক্তি, স্থায়িত্ব এবং জারা প্রতিরোধের প্রস্তাব দেয়, যা তাদের বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
সকেট ওয়েল্ড সংযোগঃএই ফ্ল্যাঞ্জগুলির নকশা পাইপগুলির সাথে সহজ সকেট ওয়েল্ডিং সংযোগের অনুমতি দেয়। সকেট ওয়েল্ড জয়েন্ট একটি শক্তিশালী এবং নির্ভরযোগ্য সংযোগ সরবরাহ করে,উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য আদর্শ.
সম্মতিঃএএসএমই বি 16.5 মানগুলি নিশ্চিত করে যে এই ফ্ল্যাঞ্জগুলি মাত্রা, সহনশীলতা, উপকরণ এবং পরীক্ষার জন্য কঠোর প্রয়োজনীয়তা পূরণ করে, তাদের নির্ভরযোগ্যতা এবং প্রয়োজনীয় পরিবেশে পারফরম্যান্সের নিশ্চয়তা দেয়.
আকারের পরিসীমাঃ ASME B16.5 কার্বন স্টীল সকেট ওয়েড ফ্ল্যাঞ্জবিভিন্ন পাইপিং সিস্টেমের প্রয়োজনীয়তা মেটাতে বিভিন্ন আকারে পাওয়া যায়। সাধারণভাবে ব্যবহৃত আকারগুলি অ্যাপ্লিকেশনটির উপর নির্ভর করে 1/2 "থেকে 24" বা তারও বেশি।
চাপের রেটিংঃএই ফ্ল্যাঞ্জগুলি বিভিন্ন চাপের মাত্রা সহ্য করার জন্য ডিজাইন করা হয়েছে, চাপের রেটিংগুলি সাধারণত 150 পাউন্ড থেকে 2500 পাউন্ড পর্যন্ত বা বিশেষ অ্যাপ্লিকেশনগুলির জন্য আরও বেশি।
অ্যাপ্লিকেশনঃ ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জতেল ও গ্যাস, পেট্রোকেমিক্যাল, রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন ইত্যাদি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেখানে নির্ভরযোগ্য এবং ফুটো মুক্ত সংযোগ অপরিহার্য।
ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জের মাত্রাঃ
| ANSI/ASME B16.5 ক্লাস 150 SOCKET WELD FLANGES SWRF | ||||||||||||
| নামমাত্র পাইপের আকার | বাইরের ডায়া | উঁচু মুখের ও.ডি. | হাবের বেসে ডায়া | বেধ | বিরক্তিকর | দৈর্ঘ্য | সকেট গভীরতা | ড্রিলিং |
আনুমানিক ওজন ((lb) |
|||
| ডি | জি | এক্স | t | বি১ | বি২ | টি২ | Y | বোল্ট সার্কেল ডায়ম্যান্ট | গর্তের সংখ্যা | বোল্টের ডায়ম | ||
| ১/২ ফুট | 89 | 35.1 | 30.2 | 11.2 | 15.7 | 22.4 | 15.7 | 9.7 | 60.5 | 4 | 15.7 | 2 |
| চার-পাঁচ ফুট | 99 | 42.9 | 38.1 | 12.7 | 20.8 | 27.7 | 15.7 | 11.2 | 69.9 | 4 | 15.7 | 2 |
| ১' | 108 | 50.8 | 49.3 | 14.2 | 26.7 | 34.5 | 17.5 | 12.7 | 79.2 | 4 | 15.7 | 2 |
| 1.1/4' | 117 | 63.5 | 58.7 | 15.7 | 35.1 | 43.2 | 20.6 | 14.2 | 88.9 | 4 | 15.7 | 3 |
| 1.1/2' | 127 | 73.2 | 65 | 17.5 | 40.9 | 49.5 | 22.4 | 15.7 | 98.6 | 4 | 15.7 | 3 |
| ২' | 152 | 91.9 | 77.7 | 19.1 | 52.6 | 62 | 25.4 | 17.5 | 120.7 | 4 | 19.1 | 5 |
| 2.1/2' | 178 | 104.6 | 90.4 | 22.4 | 62.7 | 74.7 | 28.4 | 19.1 | 139.7 | 4 | 19.1 | 8 |
| ৩' | 191 | 127 | 108 | 23.9 | 78 | 90.7 | 30.2 | 20.6 | 152.4 | 4 | 19.1 | 9 |
| 3.1/2' | 216 | 139.7 | 122.2 | 23.9 | 90.2 | 103.4 | 31.8 | 22.4 | 177.8 | 8 | 19.1 | 11 |
| ৪' | 229 | 157.2 | 134.9 | 23.9 | 102.4 | 116.1 | 33.3 | 23.9 | 190.5 | 8 | 19.1 | 13 |
| ৫' | 254 | 185.7 | 163.6 | 23.9 | 128.3 | 143.8 | 36.6 | 23.9 | 215.9 | 8 | 22.4 | 15 |
| ৬' | 279 | 215.9 | 192 | 25.4 | 154.2 | 170.7 | 39.6 | 26.9 | 241.3 | 8 | 22.4 | 19 |
| ৮' | 343 | 269.7 | 246.1 | 28.4 | 202.7 | 221.5 | 44.5 | 31.8 | 298.5 | 8 | 22.4 | 30 |
| ১০' | 406 | 323.9 | 304.8 | 30.2 | 254.5 | 276.4 | 49.3 | 33.3 | 362 | 12 | 25.4 | 43 |
| ১২' | 483 | 381 | 365.3 | 31.8 | 304.8 | 327.2 | 55.6 | 39.6 | 431.8 | 12 | 25.4 | 64 |
| ১৪' | 533 | 412.8 | 400.1 | 35.1 | 336.6 | 359.2 | 57.2 | 41.4 | 476.3 | 12 | 28.4 | 90 |
| ১৬' | 597 | 469.9 | 457.2 | 36.6 | 387.4 | 410.5 | 63.5 | 44.5 | 539.8 | 16 | 28.4 | 98 |
| ১৮' | 635 | 533.4 | 505 | 39.6 | 438.2 | 461.8 | 68.3 | 49.3 | 577.9 | 16 | 31.8 | 130 |
| ২০' | 699 | 584.2 | 558.8 | 42.9 | 489 | 513.1 | 73.2 | 54.1 | 635 | 20 | 31.8 | 165 |
| ২২ | 749 | 641.3 | 616 | 44.5 | 539.8 | 564.4 | 78.0 | 60.5 | 692.2 | 20 | 35.1 | 185 |
| ২৪' | 813 | 692.2 | 663.4 | 47.8 | 590.6 | 616 | 82.6 | 63.5 | 749.3 | 20 | 35.1 | 220 |
1. মাত্রা মিলিমিটার ((মিমি) ।
2বিভিন্ন ক্রেতাদের দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।
ASME B16.5 কার্বন স্টীল সকেট ওয়েড ফ্ল্যাঞ্জের জন্য নির্মাণঃ
দ্যসকেট ওয়েল্ডিং ফ্ল্যাঞ্জযা ASME B16.5 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ একটি ধরণের ফ্ল্যাঞ্জ যা একটি হাব সহ। এটি সাধারণত একটি বৃত্তাকার ফ্ল্যাঞ্জের দেহ এবং একটি কোপযুক্ত হাব নিয়ে গঠিত। ফ্ল্যাঞ্জটি একক টুকরো হিসাবে উত্পাদিত হতে হবে,এবং কোপার 7 ডিগ্রী অতিক্রম করা উচিত নয়. একটি নির্দিষ্ট গভীরতার সকেট কাঠামো খাঁজ মধ্যে machined হয়। সকেট ব্যাস একই আকারের একটি স্লিপ-অন ফ্ল্যাঞ্জের অনুরূপ হওয়া উচিত।ক্ষুদ্রতর খাঁজ ব্যাসার্ধ সংলগ্ন পাইপ নামমাত্র অভ্যন্তরীণ ব্যাসার্ধ বা একই আকারের একটি ঢালাই ঘাড় flange এর খাঁজ ব্যাসার্ধ সমান হওয়া উচিত. সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ একটি উত্থাপিত মুখ (আরএফ), সমতল মুখ (এফএফ), বা রিং টাইপ জয়েন্ট (আরটিজে) দিয়ে সরবরাহ করা যেতে পারে।
ASME B16.5 কার্বন স্টিল সকেট ওয়েডের অ্যাপ্লিকেশনফ্ল্যাঞ্জ:
ASME B16.5 কার্বন স্টিল সকেট ওয়েড ফ্ল্যাঞ্জবিভিন্ন শিল্প এবং সিস্টেমে অ্যাপ্লিকেশন খুঁজে পেতে যেখানে গ্রিডযুক্ত পাইপ বা ফিটিংয়ের জন্য একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ প্রয়োজন।এখানে কিছু মূল অ্যাপ্লিকেশন যেখানে এই flanges সাধারণত ব্যবহৃত হয়:
রাসায়নিক প্রক্রিয়াকরণঃ ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জক্ষয়কারী রাসায়নিক, অ্যাসিড এবং দ্রাবক পরিবহনে জড়িত পাইপ এবং সরঞ্জাম সংযোগের জন্য রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদে ব্যাপকভাবে ব্যবহৃত হয়।স্টেইনলেস স্টীল নির্মাণ চমৎকার জারা প্রতিরোধের প্রদান করে, সিস্টেমের অখণ্ডতা এবং নিরাপত্তা নিশ্চিত করে।
তেল ও গ্যাস শিল্পঃ সকেট ওয়েল্ড ফ্ল্যাঞ্জতেল ও গ্যাস শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে পাইপলাইন, শোধনাগার এবং অফশোর প্ল্যাটফর্মে।তারা তেল পরিবহনের জন্য পাইপ এবং সরঞ্জাম সংযোগ সহজতরস্টেইনলেস স্টিলের উপাদানটি কঠোর অপারেটিং অবস্থার জন্য স্থায়িত্ব এবং প্রতিরোধের নিশ্চয়তা দেয়।
জল এবং বর্জ্য জল চিকিত্সাঃ ASME B16.5 কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জসাধারণত জল পরিশোধন কেন্দ্র, বর্জ্য জল পরিশোধন কেন্দ্র এবং নিমজ্জন কেন্দ্রগুলিতে ব্যবহৃত হয়। তারা ফিল্টারিং, বিশুদ্ধকরণ,এবং বিতরণ প্রক্রিয়া.
খাদ্য ও পানীয় শিল্প:এই ফ্ল্যাঞ্জগুলি খাদ্য ও পানীয় শিল্পে প্রক্রিয়াকরণ, বোতলজাতকরণ এবং বিতরণে ব্যবহৃত পাইপ এবং সরঞ্জামগুলির সংযোগের জন্য অ্যাপ্লিকেশনগুলি খুঁজে পায়।কারণ এটি ক্ষয় প্রতিরোধী এবং খাদ্য বা পানীয় পণ্য দূষিত করে না.
ফার্মাসিউটিক্যাল ইন্ডাস্ট্রিঃ ASME B16.5 কার্বন স্টীল সকেট ওয়েল্ড ফ্ল্যাঞ্জওষুধ, ভ্যাকসিন এবং অন্যান্য ফার্মাসিউটিক্যাল পণ্য উৎপাদনে জড়িত পাইপ এবং সরঞ্জাম সংযোগের জন্য ফার্মাসিউটিক্যাল উত্পাদন সুবিধা ব্যবহার করা হয়।স্টেইনলেস স্টীল উপাদান শিল্পের কঠোর স্বাস্থ্যবিধি এবং পরিচ্ছন্নতা প্রয়োজনীয়তা পূরণ করে.
এইচভিএসি সিস্টেমঃ সকেট সোয়েড ফ্ল্যাঞ্জপাইপ, ডকওয়ার্ক এবং সরঞ্জাম সংযোগের জন্য হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমে ব্যবহৃত হয়। তারা একটি নিরাপদ এবং ফুটো মুক্ত সংযোগ নিশ্চিত করে,গরম বা শীতল বাতাসের কার্যকর বিতরণকে অনুমতি দেয় সমস্ত বিল্ডিং জুড়ে.
সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশনঃ ASME B16.5 কার্বন স্টিল সকেট ওয়েড ফ্ল্যাঞ্জতাদের ক্ষয় প্রতিরোধের এবং স্থায়িত্বের কারণে সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। তারা জাহাজ নির্মাণ, অফশোর প্ল্যাটফর্ম এবং সামুদ্রিক পাইপলাইনগুলিতে ব্যবহৃত হয়,চ্যালেঞ্জিং সামুদ্রিক পরিবেশে নির্ভরযোগ্য সংযোগ নিশ্চিত করা.
কার্বন ইস্পাত সকেট ওয়েল্ড ফ্ল্যাঞ্জসাধারণত ঝালাই ফ্ল্যাঞ্জের তুলনায় কম চাপের অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।তারা নিম্ন তাপমাত্রা এবং চাপে কাজ সিস্টেমের জন্য উপযুক্ত যেখানে একটি নির্ভরযোগ্য এবং সহজে অপসারণযোগ্য সংযোগ প্রয়োজন. নির্বাচন করার সময়ASME B16.5 কার্বন স্টিল সকেট ওয়েড ফ্ল্যাঞ্জএকটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য, অপারেটিং শর্ত, তরল সামঞ্জস্যতা এবং সিস্টেমের প্রয়োজনীয়তার মতো কারণগুলি বিবেচনা করা অত্যন্ত গুরুত্বপূর্ণ।
