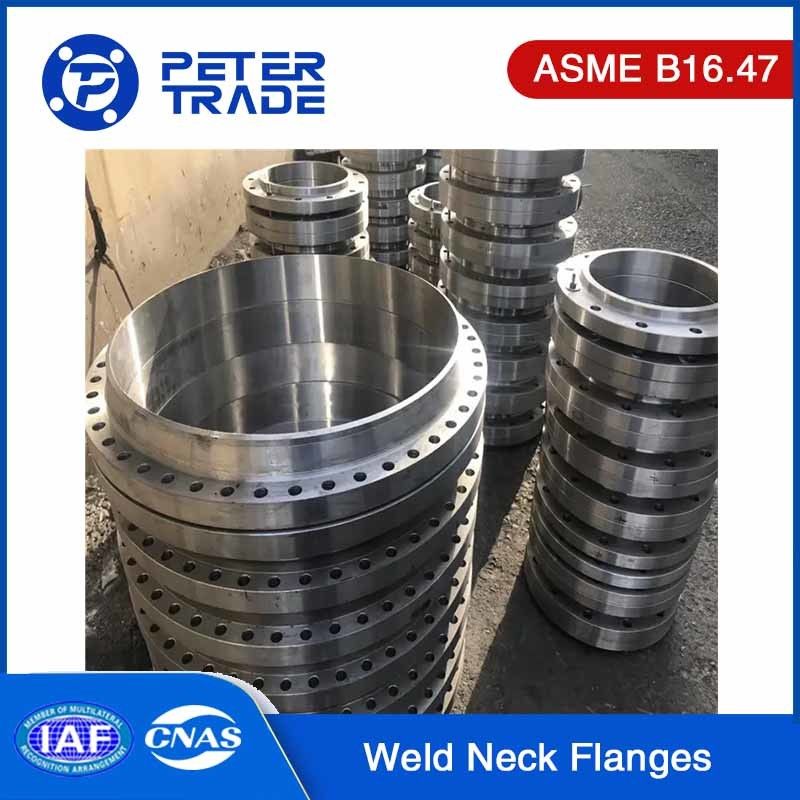

ANSI B16.47 SERIES B 600LB উচ্চ চাপ শিল্পের জন্য কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং অন্ধ ফ্ল্যাঞ্জ
ANSI B16.47 SERIES B ক্লাস 600 কার্বন স্টিল ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জ
উপস্থাপনা:
আমরাশানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেড,আপনার নির্ভরযোগ্য সরবরাহকারী হিসাবে, আমরা উচ্চ মানের প্রদান করা হয়েছেANSI B16.47 সিরিজ বি ফ্ল্যাঞ্জইন্ডাস্ট্রিতে ২০ বছরেরও বেশি সময় ধরে।
আমাদেরANSI B16.47 সিরিজ বি ফ্ল্যাঞ্জএর স্পেসিফিকেশন পূরণ করার জন্য ডিজাইন করা হয়েছেএএসএমই বি১৬।47এবং তারা দীর্ঘস্থায়ী উপকরণ থেকে তৈরি, তাদের উচ্চ শক্তি এবং জারা প্রতিরোধের নিশ্চিত।
আমরা গ্রাহকদের সন্তুষ্টিকে সবকিছুর উপরে অগ্রাধিকার দিই। আমরা আমাদের গ্রাহকদের বিভিন্ন চাহিদা পূরণ করে নির্ভরযোগ্য এবং দীর্ঘস্থায়ী পণ্য সরবরাহের গুরুত্ব বুঝতে পারি।আমাদের পেশাদারদের নিবেদিত দল নিরলসভাবে কাজ করে যাতে আমাদের সুবিধা থেকে বেরিয়ে আসা প্রতিটি ওয়েল্ড নেক ফ্ল্যাঞ্জ সর্বোচ্চ মানের মান পূরণ করেআমাদের উত্পাদন প্রক্রিয়া উন্নত প্রযুক্তি এবং কৌশল অন্তর্ভুক্ত করে যাতে সুনির্দিষ্ট মাত্রা, চমৎকার পৃষ্ঠতল সমাপ্তি এবং উচ্চতর জারা প্রতিরোধের নিশ্চিত করা যায়।
ANSI/ASME B16.47 SERIES B ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জের বর্ণনাঃ
১৯৮০ সালের নভেম্বরে, আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) এর উপকমিটি সি বি১৬ বড় ব্যাসের স্টিল ফ্ল্যাঞ্জ স্ট্যান্ডার্ডের বিকাশ শুরু করে।উদ্দেশ্য ছিল অভিন্ন মাত্রা প্রতিষ্ঠা করাএই স্ট্যান্ডার্ডটি শিল্পে ধারাবাহিকতা এবং সামঞ্জস্যতা প্রদানের লক্ষ্যে তৈরি করা হয়েছিল।
এই প্রকল্পের আগেবড় ব্যাস স্টিলের ফ্ল্যাঞ্জ স্ট্যান্ডার্ড,১৯৫২ সালের জুলাই মাসে, ম্যানুফ্যাকচারার্স স্ট্যান্ডার্ডাইজেশন সোসাইটি (এমএসএস) এমএসএস-এসপি৪৪ প্রকাশ করে। এমএসএস-এসপি৪৪ এনপিএসের জন্য ১২ ইঞ্চি থেকে ৬০ ইঞ্চি পর্যন্ত চাপের রেটিং সহ ১৫০ # থেকে ৯০০ # পর্যন্ত ফ্ল্যাঞ্জ কভার করে।এটিতে বিভিন্ন মুখোমুখি কনফিগারেশন যেমন উত্থাপিত মুখ (আরএফ) অন্তর্ভুক্ত ছিল, ফ্ল্যাট ফেস (এফএফ), এবং রিং টাইপ জয়েন্ট (আরটিজে) ।
প্রথম খসড়াবড় ব্যাসের স্টিলের ফ্ল্যাঞ্জ১৯৮২ সালের ডিসেম্বরে স্ট্যান্ডার্ডটি তৈরি করা হয়েছিল। এটি সঠিকতা এবং কার্যকারিতা নিশ্চিত করার জন্য বেশ কয়েকটি সংশোধন এবং সংশোধন করা হয়েছিল। অবশেষে, ১৯৯০ সালে, স্ট্যান্ডার্ডটি অনুমোদিত এবং প্রকাশিত হয়েছিল।স্ট্যান্ডার্ডের চূড়ান্ত সংস্করণটি এমএসএস-এসপি 44-এ উল্লিখিত স্পেসিফিকেশনগুলিকে পুনরাবৃত্তি করেছে এবং এপিআই -605 স্পেসিফিকেশনটি প্রতিস্থাপন করেছে.
দ্যবড় ব্যাস স্টিল ফ্ল্যাঞ্জ স্ট্যান্ডার্ডদুটি সিরিজ নিয়ে গঠিতঃসিরিজ এ এবং সিরিজ বি।উভয় সিরিজই একচেটিয়াভাবেওয়েল্ড নেক এবং ব্লাইন্ড ফ্ল্যাঞ্জের স্পেসিফিকেশনকার্বন ইস্পাত, স্টেইনলেস ইস্পাত এবং অন্যান্য খাদ উপাদান সহ বিভিন্ন উপকরণে এই ফ্ল্যাঞ্জগুলি পাওয়া যায়।স্ট্যান্ডার্ডটি বড় ব্যাসের ইস্পাত ফ্ল্যাঞ্জগুলির জন্য একটি বিস্তৃত নির্দেশিকা প্রদানের লক্ষ্য রাখে, যা বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে ধারাবাহিকতা, নির্ভরযোগ্যতা এবং সুরক্ষা নিশ্চিত করে।
ANSI B16.47 SERIES B Weld Neck Flanges and Blind Flanges Dimension: ANSI B16.47 সিরিজ বি ওয়েল্ড নেকের ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জের মাত্রাঃ
| ANSI/ASME B16.47 SERIES B ক্লাস ৬০০ |
| নামমাত্র পাইপের আকার |
বাইরের ব্যাসার্ধ |
উঁচু মুখের ও.ডি. |
হাবের বেসের ব্যাসার্ধ |
বেধ |
বিরক্তিকর |
দৈর্ঘ্য |
হাব টপ ডায়া |
ড্রিলিং |
ওজন
(lb)
|
| ডি |
জি |
এক্স |
t/T |
বি১ |
T1 |
এ |
বোল্ট সার্কেল ডায়া |
গর্তের সংখ্যা |
গর্তের ডায়া |
ওয়েল্ড নেক |
অন্ধ |
| 26 |
889.0 |
726.9 |
698.5 |
111.3 |
111.3 |
|
180.8 |
660.4 |
806.5 |
28 |
44.5 |
550 |
1194 |
| 28 |
952.5 |
784.4 |
752.3 |
115.8 |
115.8 |
190.5 |
711.2 |
863.6 |
28 |
47.8 |
650 |
1427 |
| 30 |
1022.4 |
841.2 |
806.5 |
125.5 |
127.0 |
204.7 |
762.0 |
927.1 |
28 |
50.8 |
810 |
1802 |
| 32 |
1085.9 |
895.4 |
860.6 |
130.0 |
134.9 |
215.9 |
812.8 |
984.3 |
28 |
53.8 |
950 |
2159 |
| 34 |
1155.7 |
939.8 |
914.4 |
142.2 |
147.3 |
233.4 |
863.6 |
1054.1 |
24 |
60.5 |
1205 |
2645 |
| 36 |
1212.9 |
1009.7 |
968.2 |
146.1 |
150.9 |
242.8 |
914.4 |
1104.9 |
28 |
60.5 |
1340 |
3013 |
| 38 |
1270.0 |
1054.1 |
1022.4 |
152.4 |
155.4 |
254.0 |
965.2 |
1162.1 |
28 |
60.5 |
1470 |
3404 |
| 40 |
1320.8 |
1111.3 |
1073.2 |
158.8 |
162.1 |
263.7 |
1016.0 |
1212.9 |
32 |
60.5 |
1630 |
3838 |
| 42 |
1403.4 |
1168.4 |
1127.3 |
168.1 |
171.5 |
279.4 |
1066.8 |
1282.7 |
28 |
66.5 |
2030 |
4585 |
| 44 |
1454.2 |
1225.6 |
1181.1 |
173.0 |
177.8 |
289.1 |
1117.6 |
1333.5 |
32 |
66.5 |
2160 |
5105 |
| 46 |
1511.3 |
1276.4 |
1234.9 |
179.3 |
185.7 |
300.0 |
1168.4 |
1390.7 |
32 |
66.5 |
2410 |
5758 |
| 48 |
1593.9 |
1333.5 |
1289.1 |
189.0 |
195.3 |
316.0 |
1219.2 |
1460.5 |
32 |
73.2 |
2855 |
6737 |
| 50 |
1670.1 |
1384.3 |
1343.2 |
196.9 |
203.2 |
328.7 |
1270.0 |
1524.0 |
28 |
79.2 |
3330 |
7695 |
| 52 |
1720.9 |
1435.1 |
1394.0 |
203.2 |
209.6 |
336.6 |
1320.8 |
1574.8 |
32 |
79.2 |
3560 |
8426 |
| 54 |
1778.0 |
1492.3 |
1447.8 |
209.6 |
217.4 |
349.3 |
1371.6 |
1632.0 |
32 |
79.2 |
3920 |
9333 |
| 56 |
1854.2 |
1543.1 |
1501.6 |
217.4 |
225.6 |
362.0 |
1422.4 |
1695.5 |
32 |
85.9 |
4280 |
10,529 |
| 58 |
1905.0 |
1600.2 |
1552.4 |
222.3 |
231.6 |
369.8 |
1473.2 |
1746.3 |
32 |
85.9 |
4640 |
11,414 |
| 60 |
1993.9 |
1657.4 |
1609.9 |
233.4 |
242.8 |
388.9 |
1524.0 |
1822.5 |
28 |
91.9 |
5000 |
13,108 |
1. মাত্রা মিলিমিটার ((মিমি) ।
2.B1 বিভিন্ন ক্রেতা দ্বারা নির্দিষ্ট করা যেতে পারে।
ASME B16.47 ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জের সুবিধাঃ
ASME B16.47 ওয়েল্ড নেক ফ্ল্যাঞ্জের সুবিধাঃ
শক্তিশালী এবং নির্ভরযোগ্য সংযোগঃ ঢালাই ঘাড় flangesপাইপ এবং ফ্ল্যাঞ্জের মধ্যে একটি শক্তিশালী এবং নির্ভরযোগ্য সংযোগ প্রদান করে। ওয়েল্ডিং প্রক্রিয়া একটি নিরাপদ জয়েন্ট নিশ্চিত করে যা উচ্চ চাপ, তাপমাত্রা এবং যান্ত্রিক চাপ সহ্য করতে পারে।
উন্নত কাঠামোগত অখণ্ডতাঃএকটি দীর্ঘ কোপযুক্ত হাবওয়েল্ডিং নেক ফ্ল্যাঞ্জসংযোগকে শক্তিশালী করে তোলে, এটি বাঁক, নমন এবং বিকৃতির প্রতিরোধী করে তোলে। এটি সিস্টেমের সামগ্রিক কাঠামোগত অখণ্ডতা বাড়ায়।
উন্নত প্রবাহের বৈশিষ্ট্যঃফ্ল্যাঞ্জ ছিদ্র থেকে পাইপ ছিদ্র একটি মসৃণ রূপান্তরওয়েল্ডিং নেক ফ্ল্যাঞ্জএটি প্রবাহের ঘূর্ণিঝড় এবং চাপের পতনকে হ্রাস করে। এর ফলে প্রবাহের বৈশিষ্ট্য উন্নত হয়, শক্তির ক্ষতি হ্রাস পায় এবং সিস্টেমের দক্ষতা বৃদ্ধি পায়।
সিলিং ক্ষমতাঃ ওয়েল্ড নেক ফ্ল্যাঞ্জসাধারণত একটি উত্থাপিত মুখ বা রিং জয়েন্ট মুখের কনফিগারেশন রয়েছে, যা সিলিং ব্যবহার করে কার্যকরভাবে সিলিংয়ের অনুমতি দেয়। এটি ফুটো প্রতিরোধে সহায়তা করে এবং একটি শক্ত সিলিং নিশ্চিত করে,বিশেষ করে উচ্চ চাপ বা সমালোচনামূলক অ্যাপ্লিকেশনে.
ASME B16.47 ব্লাইন্ড ফ্ল্যাঞ্জের সুবিধাঃ
পাইপলাইন বন্ধঃ অন্ধ ফ্ল্যাঞ্জবিশেষভাবে একটি পাইপলাইন শেষ সিল করার জন্য ডিজাইন করা হয়। তারা একটি শক্ত বাধা প্রদান করে, যখন প্রয়োজন হয় তখন পাইপলাইন মাধ্যমে তরল বা গ্যাস প্রবাহ রোধ করে।এটি রক্ষণাবেক্ষণের সময় বিশেষভাবে দরকারী, পরীক্ষা, বা বন্ধ।
সিস্টেম অখণ্ডতা এবং নিরাপত্তাঃপাইপলাইন বন্ধ করে দিয়ে,ব্লাইন্ড ফ্ল্যাঞ্জতারা সিস্টেমের অখণ্ডতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে। তারা বিদেশী পদার্থের প্রবেশ রোধ করে, দূষণের বিরুদ্ধে রক্ষা করে এবং ফুটো বা ছড়িয়ে পড়ার ঝুঁকি হ্রাস করে।
চাপ সংরক্ষণঃ অন্ধ ফ্ল্যাঞ্জতারা পাইপলাইনের ভিতরে উচ্চ অভ্যন্তরীণ চাপ সহ্য করতে সক্ষম। তারা একটি শক্তিশালী বন্ধ সরবরাহ করে যা চাপের বোঝা পরিচালনা করতে পারে, সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করে।
বহুমুখিতাঃ অন্ধ ফ্ল্যাঞ্জবিভিন্ন অ্যাপ্লিকেশন এবং শিল্পে ব্যবহার করা যেতে পারে। তারা অস্থায়ী এবং স্থায়ী উভয় বন্ধের জন্য উপযুক্ত এবং প্রয়োজন অনুযায়ী সহজেই ইনস্টল বা অপসারণ করা যেতে পারে।
ASME B16.5 এবং ASME B16.47 ফ্ল্যাঞ্জের মধ্যে পার্থক্যঃ
এর মধ্যে প্রধান পার্থক্যASME B16.5 এবং ASME B16.47নিম্নরূপঃ
আকারের পরিসীমাঃএএসএমই বি 16.5 নামমাত্র পাইপ আকার 1⁄4 ইঞ্চি থেকে 24 ইঞ্চি পর্যন্ত ফ্ল্যাঞ্জগুলিকে কভার করে। এটি সাধারণত ছোট থেকে মাঝারি আকারের পাইপ সংযোগের জন্য ব্যবহৃত হয়। অন্যদিকে, এএসএমই বি 16।47 বিশেষভাবে বৃহত্তর ব্যাসের ফ্ল্যাঞ্জের জন্য ডিজাইন করা হয়েছেসাধারণত ২৬ ইঞ্চি থেকে শুরু করে ৬০ ইঞ্চি পর্যন্ত।
ফ্ল্যাঞ্জের ধরন:এএসএমই বি ১৬.৫ বিভিন্ন ধরণের ফ্ল্যাঞ্জ যেমন ওয়েল্ড নেক, স্লিপ-অন, থ্রেডেড, সকেট ওয়েল্ড এবং ব্লাইন্ড ফ্ল্যাঞ্জ অন্তর্ভুক্ত করে। এটি বিভিন্ন অ্যাপ্লিকেশন অনুসারে আরও বিস্তৃত বিকল্প সরবরাহ করে। এএসএমই বি ১৬।47, অন্যদিকে, মূলতওয়েল্ড নেক এবং ব্লাইন্ড ফ্ল্যাঞ্জASME B16.47 এর A সিরিজটিতে স্লিপ-অন এবং গ্রিডযুক্ত ফ্ল্যাঞ্জগুলিও অন্তর্ভুক্ত রয়েছে।
ফ্ল্যাঞ্জের মুখের কনফিগারেশনঃএএসএমই বি ১৬.৫ উচ্চ মুখ এবং সমতল মুখের ফ্ল্যাঞ্জ কনফিগারেশনের জন্য বিকল্প সরবরাহ করে। এটি সাধারণত উচ্চ মুখের ফ্ল্যাঞ্জের সাথে যুক্ত। এএসএমই বি ১৬।47, বিশেষ করে সিরিজ এ, উত্থাপিত মুখ এবং রিং জয়েন্ট মুখ কনফিগারেশন অন্তর্ভুক্ত। ASME B16.47 এর সিরিজ বি সমতল মুখ ফ্ল্যাঞ্জ অন্তর্ভুক্ত।
ওজন এবং মাত্রাঃASME B16.47 ফ্ল্যাঞ্জ, বিশেষ করে সিরিজ এ, সাধারণত ASME B16.5 ফ্ল্যাঞ্জের তুলনায় ভারী এবং বৃহত্তর মাত্রা থাকে। ASME B16 এর বৃহত্তর আকার এবং ওজন।47 flanges ভারী দায়িত্ব অ্যাপ্লিকেশন এবং উচ্চ চাপ সিস্টেমের জন্য উপযুক্ত.
চাপ শ্রেণীঃASME B16.5 ফ্ল্যাঞ্জগুলি 150 থেকে 2500 পর্যন্ত চাপের শ্রেণিগুলিকে কভার করে, চাপের প্রয়োজনীয়তার বিস্তৃত পরিসীমাকে সামঞ্জস্য করে। ASME B16.47 এছাড়াও বিভিন্ন চাপের শ্রেণি সরবরাহ করে,তবে এটি বৃহত্তর ব্যাসার্ধ এবং ভারী দায়িত্ব অ্যাপ্লিকেশনগুলিতে এর ফোকাসের কারণে এটি উচ্চতর চাপ শ্রেণীর সাথে আরও সাধারণভাবে যুক্ত.
ASME B16.47 সিরিজ B কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জের অ্যাপ্লিকেশনঃ
এএসএমই বি ১৬.৪৭ কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জ,সিরিজ এ বা সিরিজ বি, বিভিন্ন শিল্পে বিভিন্ন অ্যাপ্লিকেশন আছে।
তেল ও গ্যাস শিল্পঃ ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জতেল ও গ্যাস শিল্পে পাইপলাইন সংযোগ, স্টোরেজ ট্যাঙ্ক এবং শোধনাগারের জন্য ব্যাপকভাবে ব্যবহৃত হয়।তারা উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশন জন্য একটি নিরাপদ এবং ফুটো-প্রমাণ সংযোগ প্রদান.
পেট্রোকেমিক্যাল ইন্ডাস্ট্রিঃ ASME B16.47 কার্বন স্টিল ফ্ল্যাঞ্জপাইপ, ভালভ এবং সরঞ্জাম সংযোগের জন্য পেট্রোকেমিক্যাল প্ল্যান্টগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা প্রক্রিয়াজাতকরণ ইউনিটগুলিতে নির্ভরযোগ্য এবং দীর্ঘস্থায়ী সংযোগ নিশ্চিত করে, যেমন দ্রবীভূতকরণ স্তম্ভ, চুল্লি,এবং তাপ এক্সচেঞ্জার.
বিদ্যুৎ উৎপাদনঃ ওয়েল্ড নেক এবং ব্লাইন্ড ফ্ল্যাঞ্জতাপবিদ্যুৎ কেন্দ্র, পারমাণবিক বিদ্যুৎ কেন্দ্র এবং পুনর্নবীকরণযোগ্য শক্তির সুবিধা সহ বিদ্যুৎ কেন্দ্রগুলিতে ব্যবহৃত হয়। তারা পাইপলাইন সিস্টেম, বাষ্প টারবাইন, বয়লার এবং অন্যান্য সরঞ্জামগুলিতে ব্যবহৃত হয়,কঠোর অপারেটিং অবস্থার মধ্যে শক্তিশালী সংযোগ প্রদান.
রাসায়নিক শিল্প: কার্বন স্টিল ফ্ল্যাঞ্জক্ষয়কারী তরল ও রাসায়নিক পদার্থ পরিচালনার জন্য রাসায়নিক শিল্পে অ্যাপ্লিকেশন খুঁজে পান। তারা রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদ, সঞ্চয়স্থান ট্যাঙ্ক এবং পরিবহন সিস্টেমে ব্যবহৃত হয়,বিভিন্ন পদার্থের নিরাপদ ও কার্যকর প্রবাহ নিশ্চিত করা.
জল এবং বর্জ্য জল চিকিত্সাঃ ASME B16.47 ফ্ল্যাঞ্জজল পরিশোধন কেন্দ্র, বর্জ্য জল পরিশোধন কেন্দ্র এবং নিমজ্জন কেন্দ্রগুলিতে ব্যবহৃত হয়। তারা পাইপ, ভালভ এবং পাম্প সংযোগের জন্য ব্যবহৃত হয়,পানি বিতরণ ও বিশুদ্ধকরণ ব্যবস্থায় নিরাপদ এবং ফুটো মুক্ত সংযোগ প্রদান.
খনিজ ও খনিজ পদার্থ: কার্বন স্টিলের ফ্ল্যাঞ্জখনিজ পদার্থ, খনিজ পদার্থ এবং স্লারি পরিবহনের জন্য খনির অপারেশনে ব্যবহৃত হয়। তারা পাইপলাইন, ক্রাশার, কনভেয়র এবং অন্যান্য সরঞ্জামগুলিতে ব্যবহৃত হয়,দক্ষ উপকরণ হ্যান্ডলিং এবং প্রক্রিয়াকরণ সক্ষম.
নির্মাণ ও অবকাঠামোঃ ওয়েল্ড নেক এবং ব্লাইন্ড ফ্ল্যাঞ্জতারা বিল্ডিং, সেতু এবং পাইপলাইন সহ নির্মাণ প্রকল্প এবং অবকাঠামো উন্নয়নে ব্যবহৃত হয়। তারা নদীর গভীরতা, HVAC সিস্টেম,এবং জল সরবরাহ নেটওয়ার্ক.
