পণ্যের বিবরণ
উৎপত্তি স্থল: জিয়ান, শানসি প্রদেশ, চীন
পরিচিতিমুলক নাম: PeterTrade(PT)
মডেল নম্বার: ASME B16.9 সমান ক্রস/স্ট্রেইট ক্রস
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১-১০ টুকরা
মূল্য: negotiable
প্যাকেজিং বিবরণ: কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি।
ডেলিভারি সময়: প্রায় 15-45 দিন, সেই অনুযায়ী
পরিশোধের শর্ত: D/A, T/T, L/C, D/P
যোগানের ক্ষমতা: প্রতি মাসে 100-200 টন/টন
স্ট্যান্ডার্ড: |
এএসএমই বি১৬.৯ স্ট্যান্ডার্ড |
প্রকার: |
বিজোড় / ERW / ঢালাই / গড়া |
সময়সূচী: |
SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
উপাদান: |
কার্বন ইস্পাত ASTM A234 WPB (অন্যরা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী) |
আকার: |
1/2 NPS থেকে 48 NPS পর্যন্ত |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
প্যাকিংয়ের বিবরণ: |
কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি। |
প্রয়োগ: |
পেট্রোলিয়াম, রাসায়নিক, শক্তি, গ্যাস, ধাতুবিদ্যা, জাহাজ নির্মাণ, নির্মাণ, ইত্যাদি |
স্ট্যান্ডার্ড: |
এএসএমই বি১৬.৯ স্ট্যান্ডার্ড |
প্রকার: |
বিজোড় / ERW / ঢালাই / গড়া |
সময়সূচী: |
SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
উপাদান: |
কার্বন ইস্পাত ASTM A234 WPB (অন্যরা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী) |
আকার: |
1/2 NPS থেকে 48 NPS পর্যন্ত |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
প্যাকিংয়ের বিবরণ: |
কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি। |
প্রয়োগ: |
পেট্রোলিয়াম, রাসায়নিক, শক্তি, গ্যাস, ধাতুবিদ্যা, জাহাজ নির্মাণ, নির্মাণ, ইত্যাদি |
ASME B16.9 পাইপ ফিটিং ক্রস-বট-ওয়েল্ডিং ফিটিংস কার্বন স্টীল সমান ক্রস ASTM A234 WPB পাইপিং সলিউশন জন্য

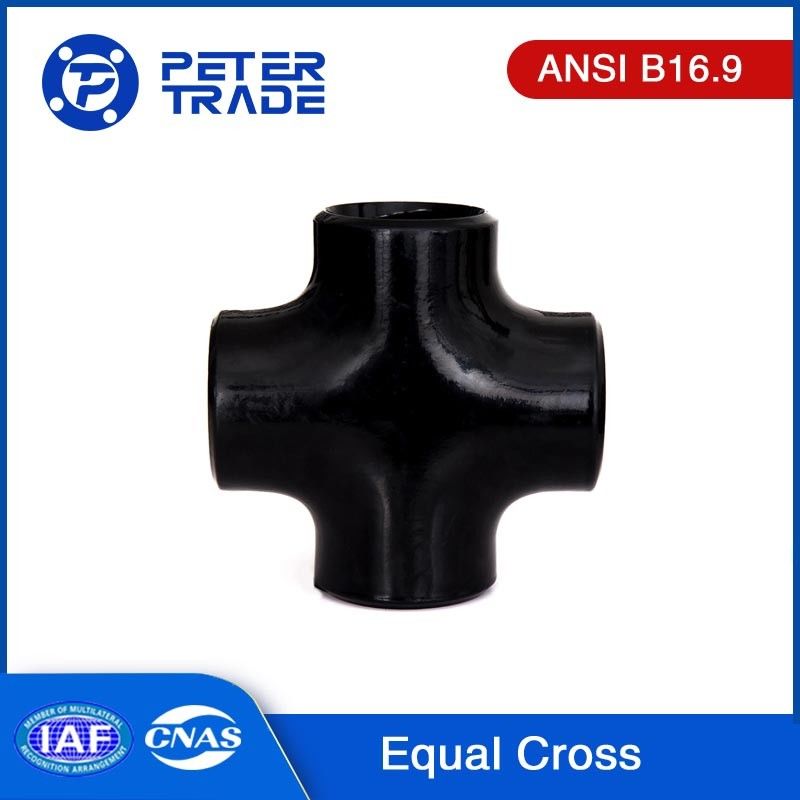

ASME B16.9 Equal Cross/Right Cross এর বর্ণনাঃ
ASME B16.9 সোজা ক্রসএকটি পাইপিং সিস্টেমের মধ্যে উল্লম্ব সংযোগ তৈরি করতে ব্যবহৃত পাইপ ফিটিংয়ের একটি প্রকার। এটি চারটি আউটলেট দিয়ে ডিজাইন করা হয়েছে, যা একটি ক্রস আকৃতি গঠন করে, এজন্য "ক্রস" নাম।" এই ফিটিং প্রধান রান থেকে চারটি দিক থেকে পাইপ শাখা অনুমতি দেয়যা প্রায়ই "হেডার" নামে পরিচিত।
একটি ক্ষেত্রেসোজা ক্রস, চারটি আউটলেট একই পাইপ আকার আছে. এর মানে হল যে শাখা এবং হেডার সব একই মাত্রা আছে।পাইপ আকারের এই অভিন্নতা ইনস্টলেশন সরলীকৃত এবং পুরো সিস্টেমে ধ্রুবক প্রবাহ নিশ্চিত করে.
দ্যএএসএমই বি১৬.৯ মানকারখানায় তৈরি বাঁধা বুট-সেলাইডিং ফিটিংগুলির মাত্রা, অসহিষ্ণুতা এবং উপকরণগুলি নির্দিষ্ট করে, যার মধ্যে রয়েছেঃসোজা ক্রস।এই ফিটিংগুলি সাধারণত বিভিন্ন শিল্পে ব্যবহৃত হয়, যেমন তেল ও গ্যাস, পেট্রোকেমিক্যাল, শক্তি উত্পাদন, এবং জল চিকিত্সা,যেখানে জটিল পাইপিং সিস্টেমের জন্য নির্ভরযোগ্য এবং দক্ষ সংযোগ প্রয়োজন.
ASME B16.9 সমান ক্রস/সোজা ক্রস মাত্রাঃ
| ASME B16.9 সমান ক্রস মাত্রা | |||
| এনপিএস | ওভারডোজ | C ((Center-to-End) | M ((কেন্দ্র থেকে শেষ পর্যন্ত) |
| অর্ধ ইঞ্চি | 21.3 | 25 | 25 |
| 3/4 ইঞ্চি | 26.7 | 29 | 29 |
| ১" | 33.4 | 38 | 38 |
| ১.৪ ইঞ্চি | 42.2 | 48 | 48 |
| ১.৫ ইঞ্চি | 48.3 | 57 | 57 |
| ২" | 60.3 | 64 | 64 |
| 2 1/2 " | 73 | 76 | 76 |
| ৩" | 88.9 | 86 | 86 |
| 3 1/2 " | 101.6 | 95 | 95 |
| ৪" | 114.3 | 105 | 105 |
| ৫" | 141.3 | 124 | 124 |
| ৬" | 168.3 | 143 | 143 |
| ৮" | 219.1 | 178 | 178 |
| ১০" | 273 | 216 | 216 |
| ১২" | 323.8 | 254 | 254 |
| ১৪" | 355.6 | 279 | 279 |
| ১৬" | 406.4 | 305 | 305 |
| ১৮" | 457 | 343 | 343 |
| ২০" | 508 | 381 | 381 |
| ২২" | 559 | 419 | 419 |
| ২৪" | 610 | 432 | 432 |
| ২৬" | 660 | 495 | 495 |
| ২৮" | 711 | 521 | 521 |
| ৩০" | 762 | 559 | 559 |
| ৩২" | 813 | 597 | 597 |
| ৩৪" | 864 | 635 | 635 |
| ৩৬" | 914 | 673 | 673 |
| ৩৮" | 965 | 711 | 711 |
| ৪০" | 1016 | 749 | 749 |
| ৪২" | 1067 | 762 | 711 |
| ৪৪" | 1118 | 813 | 762 |
| ৪৬" | 1168 | 851 | 800 |
| ৪৮" | 1219 | 889 | 838 |
কার্বন স্টিলের বৈশিষ্ট্য ASTM A234 ASME 16.9 Equal Cross:
কার্বন ইস্পাত এএসটিএম এ২৩৪এটি একটি স্পেসিফিকেশন যা উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিষেবা জন্য বাঁধা কার্বন ইস্পাত এবং খাদ ইস্পাত পাইপ ফিটিং জুড়ে। এটি সাধারণত তেল এবং গ্যাস, পেট্রোকেমিক্যাল,বিদ্যুৎ উৎপাদন, এবং অন্যান্য প্রক্রিয়া পাইপ সিস্টেম।
দ্যএএসটিএম এ২৩৪স্পেসিফিকেশনে বিভিন্ন গ্রেড এবং ধরণের কার্বন ইস্পাত ফিটিং অন্তর্ভুক্ত রয়েছে, যেমন কব্জি, টিস, হ্রাসকারী, ক্যাপ, ক্রস এবং আরও অনেক কিছু।এই ফিটিংগুলি একটি কাঠামো বা গঠনের প্রক্রিয়া দ্বারা উত্পাদিত হয় এবং বিভিন্ন আকারের পাইপগুলি একত্রিত বা সংযুক্ত করতে বা তরল প্রবাহের দিক পরিবর্তন করতে ডিজাইন করা হয়েছে.
কার্বন ইস্পাত এএসটিএম এ২৩৪ ফিটিংপ্রধানত কার্বন ইস্পাত থেকে তৈরি, যা লোহা এবং কার্বনের একটি খাদ। ইস্পাতের কার্বন সামগ্রী শক্তি এবং কঠোরতা প্রদান করে,যদিও নির্দিষ্ট বৈশিষ্ট্য উন্নত করার জন্য অন্যান্য খাদ উপাদান উপস্থিত হতে পারে.
কার্বন ইস্পাত এএসটিএম এ২৩৪ ফিটিংএটি শিল্পে উচ্চ তাপমাত্রা এবং চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে। এটি চমৎকার যান্ত্রিক বৈশিষ্ট্য প্রদান করে এবং কঠোর অপারেটিং অবস্থার সাথে মোকাবিলা করতে পারে।
কার্বন ইস্পাত এএসটিএম এ২৩৪ ফিটিংতাদের জারা প্রতিরোধ ক্ষমতা বাড়ানোর জন্য galvanizing বা লেপ মত অতিরিক্ত প্রক্রিয়া অধীনে যেতে পারে।কার্বন ইস্পাত ফিটিং নির্দিষ্ট পরিবেশে জারা বেশি সংবেদনশীল হতে পারে.
কার্বন ইস্পাত এএসটিএম এ২৩৪ ফিটিংবিভিন্ন পাইপিং সিস্টেমের প্রয়োজনীয়তা অনুসারে বিভিন্ন আকার, আকার এবং কনফিগারেশনে পাওয়া যায়। তারা seamless বা welded fittings হিসাবে উত্পাদিত হতে পারে,নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনের উপর নির্ভর করে.
সমান প্রবাহ বিতরণঃডিজাইনইকুইয়াল ক্রসএটি চারটি খোলার মধ্যে ভারসাম্যপূর্ণ প্রবাহ বিতরণ নিশ্চিত করে। এটি সমস্ত দিকের সমান তরল প্রবাহের অনুমতি দেয়, কার্যকর অপারেশন এবং পাইপিং সিস্টেমের সর্বোত্তম কর্মক্ষমতা প্রচার করে।
পাইপ ডিজাইনের বহুমুখিতাঃ ASME B16.9 কার্বন ইস্পাত সমান ক্রস ফিটিংএকই ব্যাসার্ধের পাইপগুলির সংযোগ সক্ষম করে, বহুমুখী পাইপিং সিস্টেম ডিজাইন করার অনুমতি দেয়। তারা পাইপলাইনগুলির রুটিং এবং শাখাগুলিতে নমনীয়তা সরবরাহ করে,দিক পরিবর্তন বা একাধিক শাখা যোগ করার জন্য সমন্বয়.
সরলীকৃত ইনস্টলেশনঃASME B16.9 স্ট্যান্ডার্ড আনুমানিক নির্ভুলতা এবং অন্যান্য ফিটিংগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে, ইনস্টলেশন প্রক্রিয়াটিকে সহজ করে।স্ট্যান্ডার্ডাইজড নকশা সহজ সারিবদ্ধতা এবং পাইপিং সিস্টেমের সাথে সংযোগ সহজতর, ইনস্টলেশনের সময় সময় এবং প্রচেষ্টা সংরক্ষণ।
কার্যকর স্থান ব্যবহারঃ ASME B16.9 সমান ক্রস ফিটিংএকাধিক দিকের প্রবাহকে শাখা বা বিভক্ত করার সময় অতিরিক্ত ফিটিং এবং জটিল কনফিগারেশনের প্রয়োজন নেই।এটি কমপ্যাক্ট এবং সুশৃঙ্খল সমাধান প্রদান করে স্থান ব্যবহারকে অনুকূল করতে সহায়তা করে.
উন্নত কাঠামোগত অখণ্ডতাঃ ASME B16.9 কার্বন ইস্পাত সমান ক্রস ফিটিংকার্বন ইস্পাত থেকে তৈরি, যা চমৎকার শক্তি এবং স্থায়িত্ব প্রদান করে। শক্তিশালী নির্মাণ পাইপ সিস্টেমের কাঠামোগত অখণ্ডতা নিশ্চিত করে,এমনকি উচ্চ চাপ বা উচ্চ তাপমাত্রা অবস্থার অধীনে.
ASME B16.9 কার্বন ইস্পাত সমতুল্য ক্রস অ্যাপ্লিকেশনঃ
প্রসেস পাইপিংঃ ASME B16.9 কার্বন ইস্পাত সমান ক্রসপ্রক্রিয়াকরণ পাইপ সিস্টেমগুলিতে বিস্তৃতভাবে ব্যবহৃত হয়। তারা তরল বা গ্যাসকে ভারসাম্যপূর্ণভাবে বিতরণ করতে দেয়,একাধিক দিক থেকে অভিন্ন প্রবাহ নিশ্চিত করা.
এইচভিএসি সিস্টেমঃহিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমগুলি প্রায়শই বিভিন্ন নল বা পাইপের মধ্যে সংযোগ তৈরি করতে ইকুইয়াল ক্রস ব্যবহার করে।এগুলি একটি বিল্ডিংয়ের বিভিন্ন অঞ্চল বা অঞ্চলে শীতাতপ নিয়ন্ত্রিত বাতাস বা তরল বিতরণ করতে সক্ষম করে.
পাইপ সিস্টেম:পাইপিং অ্যাপ্লিকেশনে,ASME B16.9 কার্বন ইস্পাত সমান ক্রসএটি একাধিক পাইপ বা পাইপিং ফিক্সচার একসাথে সংযুক্ত করতে ব্যবহৃত হয়। এটি সঠিক প্রবাহ বিতরণ নিশ্চিত করতে আবাসিক, বাণিজ্যিক এবং শিল্প পাইপিং সিস্টেমে সাধারণত ব্যবহৃত হয়।
জল পরিশোধন কেন্দ্র: ASME B16.9 কার্বন ইস্পাত সমান ক্রসজল পরিশোধন কারখানায় ব্যবহার করা হয় বিভিন্ন চিকিত্সা প্রক্রিয়া যেমন ফিল্টারিং, জীবাণুমুক্তকরণ এবং রাসায়নিক ডোজিংয়ের জন্য পানির প্রবাহকে পরিচালনা করতে।এগুলি ইনস্টিটিউটের অভ্যন্তরে কার্যকর শাখা এবং জল বিতরণ সরবরাহ করে.
তেল ও গ্যাস শিল্প:ASME B16.9 কার্বন ইস্পাত সমান ক্রসতেল এবং গ্যাস পাইপলাইনে তেলজাত পণ্য, গ্যাস এবং অন্যান্য তরলগুলির প্রবাহ এবং বিতরণ নিয়ন্ত্রণ করতে ব্যবহৃত হয়। তারা সাধারণত শোধনাগার, উত্পাদন সুবিধা,এবং পরিবহন পাইপলাইন.
রাসায়নিক প্রক্রিয়াকরণঃ ASME B16.9 কার্বন ইস্পাত সমান ক্রসএটি রাসায়নিক প্রক্রিয়াকরণ কারখানায় গুরুত্বপূর্ণ উপাদান। এটি কারখানার মধ্যে বিভিন্ন চুল্লি, পাত্রে বা প্রক্রিয়াকরণ ইউনিটগুলিতে তরল পরিচালনা করতে সহায়তা করে,দক্ষ ও নিয়ন্ত্রিত রাসায়নিক বিক্রিয়া সহজতর করা.
বিদ্যুৎ উৎপাদনের সুবিধা:ASME B16.9 কার্বন ইস্পাত সমান ক্রসএটি বিদ্যুৎ কেন্দ্রগুলিতে বাষ্প, ঘনীভবন, শীতল জল এবং অন্যান্য তরল বিতরণের জন্য ব্যবহৃত হয়। তারা টারবাইন, তাপ এক্সচেঞ্জার,এবং কনডেনসার.
