পণ্যের বিবরণ
উৎপত্তি স্থল: জিয়ান, শানসি প্রদেশ, চীন
পরিচিতিমুলক নাম: PeterTrade(PT)
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১-১০ টুকরা
মূল্য: negotiable
প্যাকেজিং বিবরণ: কাঠের কেস,প্লাইউড কেস,প্যালেট ইত্যাদি।
ডেলিভারি সময়: প্রায় 15-45 দিন, সেই অনুযায়ী
পরিশোধের শর্ত: D/A, T/T, L/C, D/P
যোগানের ক্ষমতা: প্রতি মাসে 100-200 টন/টন
পণ্যের নাম: |

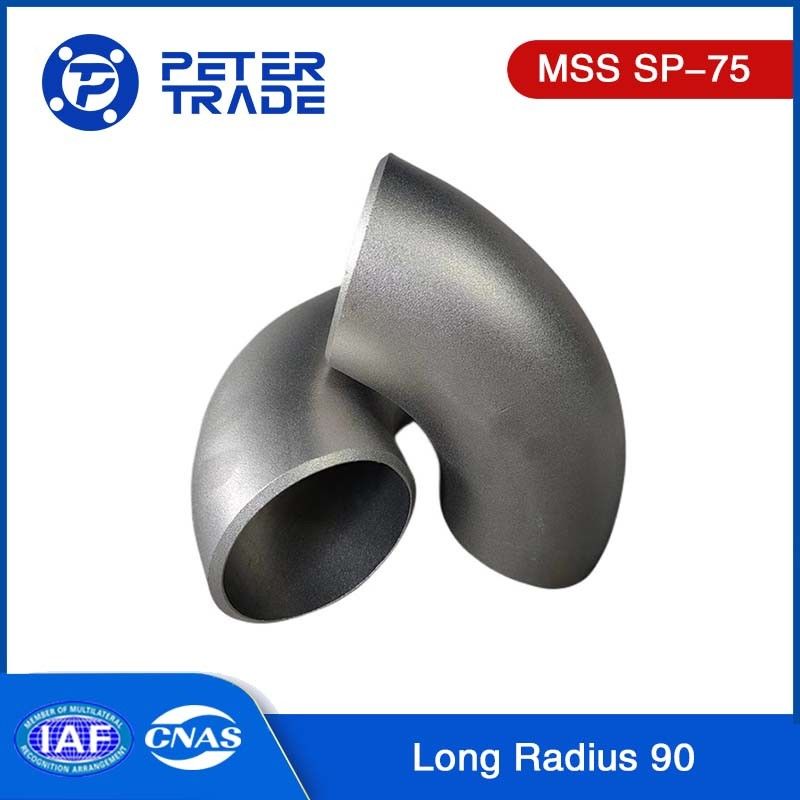

MSS SP-75 বাট ওয়েল্ড 90 ডিগ্রি কনুই |
আকার: |
NPS 16 থেকে NPS 60 |
ব্যাসার্ধ: |
দীর্ঘ ব্যাসার্ধ |
উপাদান গ্রেড: |
WPHY-42, WPHY-46, WPHY-52, WPHY-56, WPHY-60, WPHY-65, এবং WPHY-70 |
কোণ: |
90 ডিগ্রী |
বেধ: |
Sch10s,SCH20,SCH40,SCH80,SCH120,SCH160,SCH-STD,SCH-XS,SCH-XXS। |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
প্রয়োগ: |
তেল এবং গ্যাস পাইপলাইন, রাসায়নিক উদ্ভিদ, বিদ্যুৎ উৎপাদন সুবিধা, এবং শোধনাগার |
পণ্যের নাম: |
MSS SP-75 বাট ওয়েল্ড 90 ডিগ্রি কনুই |
আকার: |
NPS 16 থেকে NPS 60 |
ব্যাসার্ধ: |
দীর্ঘ ব্যাসার্ধ |
উপাদান গ্রেড: |
WPHY-42, WPHY-46, WPHY-52, WPHY-56, WPHY-60, WPHY-65, এবং WPHY-70 |
কোণ: |
90 ডিগ্রী |
বেধ: |
Sch10s,SCH20,SCH40,SCH80,SCH120,SCH160,SCH-STD,SCH-XS,SCH-XXS। |
পৃষ্ঠের চিকিত্সা: |
কালো পেইন্টিং / অ্যান্টি রাস্ট তেল / গরম ডিপ গ্যালভানাইজড |
প্রয়োগ: |
তেল এবং গ্যাস পাইপলাইন, রাসায়নিক উদ্ভিদ, বিদ্যুৎ উৎপাদন সুবিধা, এবং শোধনাগার |
এমএসএস এসপি-৭৫ পাইপ ফিটিং এলকোড ডব্লিউপিএইচওয়াই বিট ওয়েল্ড ৯০ ডিগ্রি এলকোড লম্বা ব্যাসার্ধ প্রবাহের দিক পরিবর্তন করার জন্য এলকোড
এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লং রেডিয়াস এলকোডের প্রবর্তনঃ
MSS SP-75এটি একটি স্ট্যান্ডার্ড প্র্যাকটিস যা উচ্চ চাপ গ্যাস এবং তেল সংক্রমণ সিস্টেমে ব্যবহারের জন্য উচ্চ-শক্তি, বুট-ওয়েল্ডিং ফিটিং উত্পাদন পরিচালনা করে।এই ফিটিংগুলি কার্বন এবং কম খাদ ইস্পাত থেকে তৈরি করা হয় এবং পাইপলাইনগুলির মতো বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, কম্প্রেসার স্টেশন, মিটারিং এবং রেগুলেটিং স্টেশন।
এই স্ট্যান্ডার্ডটি মাত্রা, সহনশীলতা, রেটিং, পরীক্ষা, উপকরণ, রাসায়নিক এবং প্রসার্য বৈশিষ্ট্য, তাপ চিকিত্সা, খাঁজ দৃঢ়তা বৈশিষ্ট্য, উত্পাদন, পরিদর্শন, সার্টিফিকেশন,এবং 60 বা তার কম নামমাত্র পাইপ আকার (এনপিএস) সহ বুট-সেলাইডিং ফিটিংগুলির জন্য চিহ্নিতকরণ.
এমএসএস এসপি-৭৫ ফিটিংতাদের ন্যূনতম ফলন শক্তির উপর ভিত্তি করে সাতটি ভিন্ন শ্রেণীতে শ্রেণীবদ্ধ করা হয়ঃWPHY-42, WPHY-46, WPHY-52, WPHY-56, WPHY-60, WPHY-65, এবং WPHY-70"ডাব্লুপি" মানে "কাঁটা পাইপ" বা "কাঁটা প্লেট", যখন "এইচওয়াই" মানে "উচ্চ ফলন"।
এই ফিটিংগুলি, যেমন দীর্ঘ ব্যাসার্ধের কনুই, 3R কনুই, সোজা টিস, হ্রাসকারী টিস, ক্যাপ এবং হ্রাসকারী, সাধারণত এপিআই 5 এল পাইপ বা এএসটিএম এ 694 জালিয়াতি পাইপ ফ্ল্যাঞ্জগুলি সংযুক্ত করতে ব্যবহৃত হয়।
উচ্চ চাপ তেল ও গ্যাস পাইপলাইন ফিটিং-এ,MSS SP-75গ্রেড WPHY 60, 65, এবং 70 প্রায়শই ব্যবহৃত হয়। WPHY-42, 46, 52, এবং 56, যা মাঝারি উচ্চ চাপ পাইপলাইনে কাজ করে, ক্লায়েন্টরা পরিবর্তে ASTM A234 WPB বা WPC থেকে তৈরি ফিটিং চয়ন করতে পারে।
এমএসএস এসপি-৭৫-এর উপাদান ও উৎপাদন পদ্ধতি৯০ ডিগ্রি লম্বা ব্যাসার্ধের কনুই:
MSS SP 75 পাইপ ফিটিংউন্মুক্ত অগ্নিকুণ্ড, মৌলিক অক্সিজেন বা বৈদ্যুতিক চুল্লি প্রক্রিয়ায় উত্পাদিত সম্পূর্ণরূপে মরা স্টিল ব্যবহার করে উত্পাদিত হতে হবে। এই উপকরণগুলির মধ্যে ফুল, বিললেট, স্ল্যাব, উচ্চ মানের কাঠামোর বার অন্তর্ভুক্ত রয়েছে,প্লেট, seamless pipes, or fusion-welded pipes. Welding procedures must comply with Section IX of the ASME Boiler and Pressure Vessel Code, as well as relevant ASTM and API specifications. ওয়েল্ডিং পদ্ধতিগুলিকে ASME বয়লার এবং চাপের পাত্রে কোডের বিভাগ IX এর সাথে সাথে সম্পর্কিত ASTM এবং API স্পেসিফিকেশনগুলি মেনে চলতে হবে।সিলিংয়ের পরে তাপ চিকিত্সা VIII বিভাগে উল্লিখিত নির্দেশিকা মেনে চলতে হবে, ASME বয়লার এবং চাপ জাহাজ কোডের বিভাগ 1। ফিটিংগুলির ldালাইয়ের শেষগুলি (বিভেলস) বিভিন্ন প্রাচীরের বেধের সাথে সরবরাহ করা উচিত।
উৎপাদনএমএসএস এসপি ৭৫ ডব্লিউপিএইচওয়াইপাইপ ফিটিংগুলি সহজেই কাঠামো, হ্যামারিং, প্রেসিং, ছিদ্র, রোলিং, এক্সট্রুডিং, আপসেটিং, ওয়েল্ডিং বা এই পদ্ধতিগুলির সংমিশ্রণের মাধ্যমে সম্পন্ন করা যেতে পারে।চূড়ান্ত পণ্যগুলি ক্ষতিকারক ত্রুটি বা ওয়েল্ডিং মেরামতের প্রয়োজন ছাড়াই হতে হবেকিছু গ্রাহক পৃষ্ঠের ত্রুটিগুলি সমাধানের জন্য মেশিনিং এবং গ্রিলিংয়ের অনুরোধ করতে পারেন।
এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধ (এল/আর) কনুই মাত্রাঃ
| এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধ (এল/আর) কনুইর মাত্রা | ||
| এনপিএস | বাইরের ব্যাসার্ধ ((D) | কেন্দ্র থেকে শেষ পর্যন্ত ((A) |
| ৯০° হাতুড়ি | ||
| 16 | 16 | 24 |
| 18 | 18 | 27 |
| 20 | 20 | 30 |
| 22 | 22 | 33 |
| 24 | 24 | 36 |
| 26 | 26 | 39 |
| 28 | 28 | 42 |
| 30 | 30 | 45 |
| 32 | 32 | 48 |
| 34 | 34 | 51 |
| 36 | 36 | 54 |
| 38 | 38 | 57 |
| 40 | 40 | 60 |
| 42 | 42 | 63 |
| 44 | 44 | 66 |
| 46 | 46 | 69 |
| 48 | 48 | 72 |
| 50 | 50 | 75 |
| 52 | 52 | 78 |
| 54 | 54 | 81 |
| 56 | 56 | 84 |
| 58 | 58 | 87 |
| 60 | 60 | 90 |
এমএসএস এসপি-৭৫ ডব্লিউপিএইচওয়াই এক্সসেন্ট্রিক রিডাক্টরের গ্রেডঃ
MSS SP-75বিভিন্ন শ্রেণীর উল্লেখ করে, যাকে বলা হয়WPHY গ্রেডএই গ্রেডগুলি বিভিন্ন ন্যূনতম শক্তি শক্তির সাথে মিলে যায় এবং যান্ত্রিক বৈশিষ্ট্যগুলির ভিত্তিতে ফিটিংগুলিকে শ্রেণিবদ্ধ করতে ব্যবহৃত হয়।এমএসএস এসপি-৭৫-এ নির্দিষ্ট ডব্লিউপিএইচওয়াই গ্রেডএর মধ্যে রয়েছেঃ
WPHY-42:এই গ্রেডের সর্বনিম্ন আয়তন শক্তি ৪২,০০০ পিএসআই (২৯০ এমপিএ) । এটি সাধারণত মাঝারি-শক্তিযুক্ত ফিটিংগুলির প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
WPHY-46:এই গ্রেডের সর্বনিম্ন আয়তন শক্তি ৪৬,০০০ পিএসআই (৩১৫ এমপিএ) । এটি ডাব্লুপিএইচওয়াই -৪২ এর তুলনায় কিছুটা বেশি শক্তি সরবরাহ করে এবং উচ্চতর অনমনীয়তা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
WPHY-52:এই গ্রেডের ন্যূনতম আয়তন শক্তি ৫২,০০০ পিএসআই (৩৬০ এমপিএ) ।এটি পূর্ববর্তী গ্রেডগুলির তুলনায় উচ্চতর শক্তি সরবরাহ করে এবং উচ্চ চাপ এবং তাপমাত্রা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.
WPHY-56:এই গ্রেডের ন্যূনতম আয়তন শক্তি ৫৬,০০০ পিএসআই (৩৮৫ এমপিএ) ।এটি আরও শক্তিশালী শক্তি সরবরাহ করে এবং উচ্চতর চাপ এবং তাপমাত্রা ক্ষমতা প্রয়োজন যে উচ্চতর অ্যাপ্লিকেশন জন্য উপযুক্ত.
WPHY-60:এই গ্রেডের ন্যূনতম আউটপুট শক্তি 60,000 পিএসআই (415 এমপিএ) । এটি পূর্ববর্তী গ্রেডগুলির তুলনায় আরও বেশি শক্তি সরবরাহ করে এবং সাধারণত আরও চাহিদাপূর্ণ প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.
WPHY-65:এই গ্রেডের ন্যূনতম আয়তন শক্তি 65,000 পিএসআই (450 এমপিএ) । এটি উচ্চতর শক্তি এবং অনমনীয়তা সরবরাহ করে, এটি উচ্চ চাপ এবং উচ্চ তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
WPHY-70:এই গ্রেডের ন্যূনতম স্রাব শক্তি ৭০,০০০ পিএসআই (৪৮৫ এমপিএ) ।এটি WPHY গ্রেডগুলির মধ্যে সর্বোচ্চ শক্তি সরবরাহ করে এবং এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যা চমৎকার যান্ত্রিক বৈশিষ্ট্য এবং চরম অবস্থার প্রতিরোধের প্রয়োজন.
এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধের হাতুড়িগুলির সুবিধাঃ
মসৃণ প্রবাহের বৈশিষ্ট্যঃএর ব্যাসার্ধ যত বেশি হবেMSS SP-75 ৯০ ডিগ্রি লম্বা ব্যাসার্ধ সহানুভূতিএটি তরল বা গ্যাস প্রবাহের ঝামেলা এবং চাপ হ্রাস হ্রাস করে একটি মসৃণ প্রবাহ পথের অনুমতি দেয়। এটি দক্ষ প্রবাহকে উত্সাহ দেয় এবং শক্তির ক্ষতি হ্রাস করে,সিস্টেমের পারফরম্যান্স উন্নত এবং অপারেটিং খরচ হ্রাস.
প্রবাহের দক্ষতা বৃদ্ধিঃচাপ হ্রাস এবং অশান্তি কমাতে,এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধ সহনশীলতাপাইপিং সিস্টেমে প্রবাহের দক্ষতা বাড়াতে সহায়তা করে। এটি বিশেষত এমন অ্যাপ্লিকেশনগুলিতে উপকারী যেখানে উচ্চ প্রবাহের হার বা কম চাপের পতনগুলি সমালোচনামূলক,যেমন বড় আকারের শিল্প প্রক্রিয়া বা HVAC সিস্টেম.
শক্তি এবং স্থায়িত্ব:এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধ সহনশীলতাএটি উচ্চ শক্তি এবং স্থায়িত্বের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে। এটি চমৎকার যান্ত্রিক বৈশিষ্ট্যযুক্ত উপকরণ থেকে নির্মিত হয়,এটি উচ্চ চাপ এবং উচ্চ তাপমাত্রা অবস্থার প্রতিরোধ করতে সক্ষমএটি তেল ও গ্যাস, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উৎপাদনের মতো শিল্পে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য এটি উপযুক্ত করে তোলে।
ক্ষয় এবং ক্ষয় ঝুঁকি হ্রাসঃএর ব্যাসার্ধ যত বেশি হবেএমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধ সহনশীলতাএটি ক্ষয় এবং ক্ষয় হওয়ার ঝুঁকি হ্রাস করতে সাহায্য করে। মসৃণ প্রবাহ পথটি হাতাটির অভ্যন্তরীণ পৃষ্ঠের উপর তরল প্রবাহের প্রভাবকে হ্রাস করে, সময়ের সাথে সাথে পরিধান এবং অশ্রু হ্রাস করে।এটি পাইপ সিস্টেমের দীর্ঘায়ু এবং নির্ভরযোগ্যতা অবদান রাখে, রক্ষণাবেক্ষণ ও প্রতিস্থাপন খরচ কমানো।
এমএসএস এসপি-৭৫ এর প্রয়োগ৯০ ডিগ্রি লম্বা ব্যাসার্ধের হাতুড়ি:
তেল ও গ্যাস শিল্পঃ এমএসএস এসপি-৭৫ ৯০ ডিগ্রি দীর্ঘ ব্যাসার্ধের হাতুড়িতেল এবং গ্যাস শিল্পে পাইপলাইন সিস্টেম, শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্টের জন্য ব্যাপকভাবে ব্যবহৃত হয়। তারা তরল পরিবহন, তেল এবং গ্যাস প্রক্রিয়াকরণে ব্যবহৃত হয়,এবং বিতরণ ব্যবস্থাএই কব্জিগুলি একটি মসৃণ প্রবাহ পথ সরবরাহ করে, যা চাহিদাপূর্ণ পরিবেশে দক্ষ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
বিদ্যুৎ উৎপাদনঃবিদ্যুৎ উৎপাদনের ক্ষেত্রে,এমএসএস এসপি-৭৫ ৯০ ডিগ্রি লম্বা ব্যাসার্ধের কনুইতারা বাষ্প এবং জল বিতরণ সিস্টেমে ব্যবহার করা হয়। তারা বয়লার পাইপিং, condensate সিস্টেম, এবং অন্যান্য উচ্চ চাপ অ্যাপ্লিকেশন গুরুত্বপূর্ণ উপাদান। এই কব্জি বাষ্প, জল প্রবাহ পরিচালনা,এবং অন্যান্য তরল, একটি নির্ভরযোগ্য এবং দীর্ঘস্থায়ী সমাধান প্রদান করে।
রাসায়নিক প্রক্রিয়াকরণঃ এমএসএস এসপি-৭৫ ৯০ ডিগ্রি দৈর্ঘ্যের ব্যাসার্ধের হাতুড়িকার্বন ইস্পাতের ক্ষয় প্রতিরোধী বৈশিষ্ট্য,এই কোমর এর মসৃণ প্রবাহ পথ সঙ্গে মিলিত, তাদের আক্রমণাত্মক এবং ক্ষয়কারী মিডিয়া হ্যান্ডলিংয়ের জন্য উপযুক্ত করে তোলে।
এইচভিএসি এবং পাইপ সিস্টেমঃ এমএসএস এসপি-৭৫ ৯০ ডিগ্রি দৈর্ঘ্যের ব্যাসার্ধের হাতুড়িগরম, বায়ুচলাচল, এয়ার কন্ডিশনার (এইচভিএসি) এবং নদীর গভীরতানির্ণয় সিস্টেমে ব্যবহৃত হয়। এই কব্জিগুলি জল সরবরাহের লাইন, নিকাশী সিস্টেম এবং এইচভিএসি নলের ইনস্টলেশনে ব্যবহৃত হয়।তারা তরল প্রবাহের দিক পরিবর্তন করতে সাহায্য করে, যা আবাসিক, বাণিজ্যিক এবং শিল্প ভবনে দক্ষ ও নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
পানি পরিস্কার ও বর্জ্য জল ব্যবস্থাপনা: এমএসএস এসপি-৭৫ ৯০ ডিগ্রি দৈর্ঘ্যের ব্যাসার্ধের হাতুড়িজল পরিশোধন কেন্দ্র এবং বর্জ্য জল ব্যবস্থাপনার ক্ষেত্রে এগুলি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এগুলি পাইপলাইনে ব্যবহৃত হয় যা বিশুদ্ধ জল, স্ল্যাড এবং বর্জ্য জল পরিচালনা করে।এই কব্জিগুলি সঠিক প্রবাহের দিক নিশ্চিত করে এবং জল এবং বর্জ্য জলের পরিবহন এবং চিকিত্সা দক্ষতার সাথে পরিচালনা করতে সহায়তা করে.
নির্মাণ ও অবকাঠামো: এমএসএস এসপি-৭৫ ৯০ ডিগ্রি দৈর্ঘ্যের ব্যাসার্ধের হাতুড়িএটি নির্মাণ প্রকল্প এবং অবকাঠামো উন্নয়নে ব্যবহৃত হয়। এটি পাইপিং সিস্টেম, অগ্নি সুরক্ষা সিস্টেম এবং শিল্প পাইপিং নেটওয়ার্কগুলিতে ব্যবহৃত হয়।এই কব্জি ভবন মধ্যে তরল পরিবহন জন্য একটি নির্ভরযোগ্য এবং টেকসই সমাধান প্রদান, সেতু এবং অন্যান্য কাঠামো।
