বিশেষভাবে তুলে ধরা:
30 কে প্লেট ফ্ল্যাঞ্জ
, উঁচু মুখের প্লেট ফাঁকা ফ্ল্যাঞ্জ
, JIS B2220 প্লেট ফ্ল্যাঞ্জ
পণ্যের ধরন: |
JIS B2220 প্লেট ফ্ল্যাঞ্জস (PLRF) |
উপাদান: |
স্টেইনলেস স্টীল ফ্ল্যাঞ্জ/কার্বন স্টীল ফ্ল্যাঞ্জ |
তাপ চিকিত্সা: |
অ্যানিলিং, টেম্পারিং নিভিয়ে ফেলা |
আকার: |
১০এ-৪০০এ |
ফ্ল্যাঞ্জের ধরন: |
PL SW BL LJ WN TH |
ফ্ল্যাঞ্জ ফেসিং: |
উত্থাপিত মুখ, সমতল মুখ, রিং টাইপ জয়েন্ট |
পৃষ্ঠের চিকিত্সা: |
হলুদ, কালো, মরিচা-প্রতিরোধী তেল, পরিষ্কার |
পরিদর্শন: |
কারখানা বা নির্ধারিত তৃতীয় পক্ষ |
নমুনা: |
আপনার রেফারেন্সের জন্য বিনামূল্যে নমুনা |
অ্যাপ্লিকেশন: |
রাসায়নিক, তেল এবং গ্যাস, বর্জ্য জল চিকিত্সা এবং পরিবেশগত সুরক্ষা, ফার্মাসিউটিক্যাল এবং খাদ্য, শক্তি |

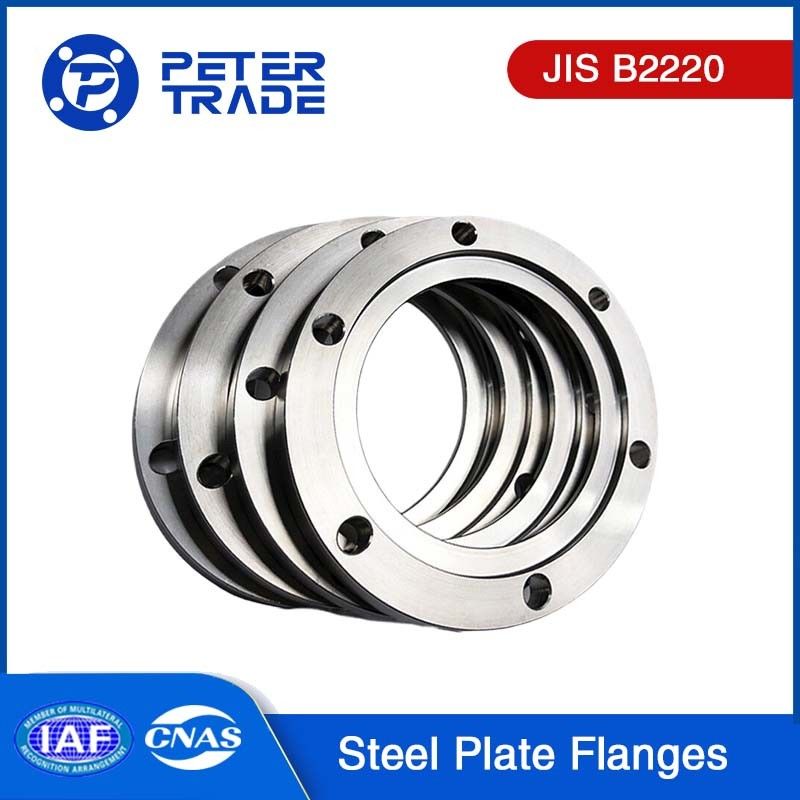

স্টেইনলেস স্টীল প্লেট ফ্ল্যাঞ্জ JIS B2220 30K ওয়েল্ডিং উত্থাপিত মুখ প্লেট ফাঁকা ফ্ল্যাঞ্জ
স্টেইনলেস স্টীল প্লেট ফ্ল্যাঞ্জ JIS B2220 30K ওয়েল্ডিংয়ের জন্য প্লেট ফ্ল্যাঞ্জ খালি ফ্ল্যাঞ্জ প্লেট রাসায়নিক শিল্প পাইপলাইনগুলির জন্য উত্থাপিত মুখ / সমতল মুখ
JIS B2220 প্লেট ফ্ল্যাঞ্জের ভূমিকাঃ
JIS B2220 প্লেট ফ্ল্যাঞ্জএটি সাধারণত ইস্পাত বা স্টেইনলেস স্টিলের একটি শক্ত টুকরো প্লেট উপাদান থেকে তৈরি করা হয়। এটি একটি সমতল, বৃত্তাকার ডিস্কের আকার ধারণ করে যা এর পরিধিকে ঘিরে সমানভাবে দূরত্বযুক্ত বোল্ট গর্ত রয়েছে।এই নকশা প্লেট ফ্ল্যাঞ্জ নিরাপদভাবে পাইপ বা সরঞ্জাম দুটি অংশ একসঙ্গে তাদের bolting দ্বারা সংযোগ করতে পারবেন, একটি টাইট এবং ফুটো প্রতিরোধী জয়েন্ট গঠন।
JIS B2220 প্লেট ফ্ল্যাঞ্জপরিবেষ্টিত তাপমাত্রায় কম বা কোনও চাপের বৈশিষ্ট্যযুক্ত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা তেল এবং গ্যাস, পেট্রোকেমিক্যালস, জল চিকিত্সা,এবং HVAC সিস্টেমএই ফ্ল্যাঞ্জগুলি অন্যান্য ধরণের ফ্ল্যাঞ্জের তুলনায় তাদের পাতলা প্রোফাইলের কারণে স্থান দক্ষতা সহ বেশ কয়েকটি সুবিধা দেয়।
উপকরণ নির্বাচনJIS B2220 প্লেট ফ্ল্যাঞ্জকার্বন ইস্পাত এবং স্টেইনলেস স্টিল সাধারণত তাদের দৃঢ়তা, স্থায়িত্ব এবং জারা প্রতিরোধের কারণে পছন্দ করা হয়।উপাদান নির্বাচন যেমন পরিবহন তরল প্রকৃতির কারণগুলির উপর নির্ভর করে, অপারেটিং তাপমাত্রা, চাপের অবস্থা, এবং পরিবেশগত বিবেচনার।
এই প্লেট ফ্ল্যাঞ্জগুলি বহুমুখী, বিভিন্ন পাইপিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ এবং একটি নির্ভরযোগ্য সংযোগ নিশ্চিত করার সময় ইনস্টল করা তুলনামূলকভাবে সহজ।এটা অত্যন্ত গুরুত্বপূর্ণ সাবধানে flange এর আকার মেলে, চাপের রেটিং, এবং উপাদান স্পেসিফিকেশন প্রতিটি অ্যাপ্লিকেশন অনন্য চাহিদা।
JIS B2220 প্লেট ফ্ল্যাঞ্জের স্পেসিফিকেশনঃ
| JIS প্লেট ফ্ল্যাঞ্জ 30 কেজি/সিএম2 |
| ফ্ল্যাঞ্জের নামমাত্র খাঁজ |
পাইপের বাইরের অংশে |
ডায়ামের ভিতরে। |
ফ্ল্যাঞ্জের ডায়ামের বাইরে |
ফ্ল্যাঞ্জের সেকশনাল মাত্রা |
বোল্টের ডায়া |
ওজন |
| t |
উঁচু মুখ |
উচ্চতর মুখের ব্যাস |
বোল্ট সার্কেলের ব্যাসার্ধ |
বোল্ট হোলের সংখ্যা |
হোল ডায়াম। |
| মিমি |
মিমি |
করা |
ডি |
t |
এফ |
জি |
সি |
এন |
h |
কেজি |
| ১০এ |
17.3 |
17.8 |
110 |
16 |
1 |
52 |
75 |
4 |
19 |
1 |
| ১৫এ |
21.7 |
22.2 |
115 |
18 |
1 |
55 |
80 |
4 |
19 |
1.2 |
| 20A |
27.2 |
27.7 |
120 |
18 |
1 |
60 |
85 |
4 |
19 |
1.4 |
| ২৫এ |
34.0 |
34.5 |
130 |
20 |
1 |
70 |
95 |
4 |
19 |
1.8 |
| ৩২এ |
42.7 |
43.2 |
140 |
22 |
2 |
80 |
105 |
4 |
19 |
2.1 |
| ৪০এ |
48.6 |
49.1 |
160 |
22 |
2 |
90 |
120 |
4 |
23 |
2.8 |
| ৫০এ |
60.5 |
61.1 |
165 |
22 |
2 |
105 |
130 |
8 |
19 |
2.9 |
| ৬৫ এ |
76.3 |
77.1 |
200 |
26 |
2 |
130 |
160 |
8 |
23 |
4.9 |
| ৮০এ |
89.1 |
90.0 |
210 |
28 |
2 |
140 |
170 |
8 |
23 |
5.7 |
| ৯০এ |
101.6 |
102.6 |
230 |
30 |
2 |
150 |
185 |
8 |
25 |
7.1 |
| ১০০ এ |
114.3 |
115.4 |
240 |
32 |
2 |
160 |
195 |
8 |
25 |
8 |
| ১২৫ এ |
139.8 |
141.2 |
275 |
36 |
2 |
195 |
230 |
8 |
25 |
11.6 |
| ১৫০ এ |
165.2 |
166.6 |
325 |
38 |
2 |
235 |
275 |
12 |
27 |
17 |
| 200A |
216.3 |
218.0 |
370 |
42 |
2 |
280 |
320 |
12 |
27 |
এম২৪ |
22.2 |
| ২৫০ এ |
267.4 |
269.5 |
450 |
48 |
2 |
345 |
390 |
12 |
33 |
এম৩০×৩ |
36.8 |
| ৩০০ এ |
318.5 |
321.0 |
515 |
52 |
3 |
405 |
450 |
16 |
33 |
এম৩০×৩ |
49.1 |
| ৩৫০ এ |
355.6 |
358.1 |
560 |
54 |
3 |
450 |
495 |
16 |
33 |
এম৩০×৩ |
60.4 |
| ৪০০ এ |
406.4 |
409.0 |
630 |
60 |
3 |
510 |
560 |
16 |
39 |
এম৩৬×৩ |
82 |
1. মাত্রা মিলিমিটার ((মিমি) ।
2বিভিন্ন ক্রেতাদের দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।
JIS B2220 প্লেট ফ্ল্যাঞ্জের বৈশিষ্ট্যঃ
সলিড প্লেট নির্মাণঃএই ফ্ল্যাঞ্জগুলি কার্বন ইস্পাত বা স্টেইনলেস স্টিলের মতো প্লেট উপাদান থেকে তৈরি করা হয়। এই নির্মাণটি স্থায়িত্ব এবং শক্তি নিশ্চিত করে।পাইপ বা সরঞ্জামগুলির মধ্যে একটি নির্ভরযোগ্য সংযোগ প্রদান.
ফ্ল্যাট সার্কুলার ডিজাইনঃএগুলি মসৃণ পৃষ্ঠের সাথে সমতল, বৃত্তাকার ডিস্ক হিসাবে ডিজাইন করা হয়েছে। এই নকশাটি সহজ সারিবদ্ধতা এবং বোল্টিংয়ের সুবিধার্থে সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের অনুমতি দেয়।
বোল্ট হোলস:ফ্ল্যাঞ্জের ঘেরের চারপাশে, বোল্ট গর্তগুলি সমানভাবে ব্যবধানযুক্ত। এই গর্তগুলি বোল্টগুলিকে সামঞ্জস্যপূর্ণ ফ্ল্যাঞ্জ বা সরঞ্জামের সাথে সংযুক্ত করে, একটি টাইট এবং ফুটো মুক্ত জয়েন্ট নিশ্চিত করে।
নিম্ন চাপ অ্যাপ্লিকেশনঃ JIS B2220 প্লেট ফ্ল্যাঞ্জসাধারণত অভ্যন্তরীণ তাপমাত্রায় কম বা কোনও চাপ নেই এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। তারা এমন পরিবেশে উপযুক্ত যেখানে কম চাপের অবস্থার অধীনে সিলিং পারফরম্যান্স সমালোচনামূলক।
বহুমুখিতাঃ JIS B2220 প্লেট ফ্ল্যাঞ্জতারা বহুমুখী এবং তেল ও গ্যাস, পেট্রোকেমিক্যালস, জল চিকিত্সা এবং এইচভিএসি সিস্টেমের মতো বিভিন্ন শিল্পে প্রয়োগ করে।বিভিন্ন পাইপিং সিস্টেমের সাথে তাদের সামঞ্জস্যতা বিভিন্ন অপারেশনাল পরিবেশে তাদের উপযোগিতা বাড়ায়.
উপাদান নমনীয়তাঃনির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করে,JIS B2220 প্লেট ফ্ল্যাঞ্জসাধারণ পছন্দগুলির মধ্যে কার্বন ইস্পাত এবং স্টেইনলেস স্টিল অন্তর্ভুক্ত রয়েছে, যা তাদের শক্তি, জারা প্রতিরোধের এবং অপারেটিং অবস্থার জন্য উপযুক্ততার জন্য নির্বাচিত।
স্থান দক্ষতাঃ JIS B2220 প্লেট ফ্ল্যাঞ্জঅন্যান্য ধরণের ফ্ল্যাঞ্জের তুলনায় তাদের পাতলা প্রোফাইলের কারণে স্থান দক্ষতা প্রদান করে। এটি এমন ইনস্টলেশনে সুবিধাজনক হতে পারে যেখানে স্থান সীমিত বা যেখানে ওজন হ্রাস করা বিবেচনা করা হয়।
স্টেইনলেস স্টীল প্লেট ফ্ল্যাঞ্জের উপাদান গ্রেডঃ
1. এএসটিএম এ১৮২ এফ৩০৪/৩০৪এলঃএটি একটি সাধারণ উপাদান গ্রেডস্টেইনলেস স্টীল ফ্ল্যাঞ্জ,সাধারণ শিল্প প্রয়োগের জন্য উপযুক্ত। এটি মূলত 18% ক্রোমিয়াম এবং 8% নিকেল নিয়ে গঠিত, যা ভাল জারা প্রতিরোধের এবং অক্সিডেশন প্রতিরোধের সরবরাহ করে। F304L হল কম কার্বন সংস্করণ,সোলাইডিং অবস্থার জন্য উপযুক্ত.
2এএসটিএম এ১৮২ এফ৩১৬/৩১৬এলঃএটি একটি উপাদান গ্রেড যা ভাল জারা প্রতিরোধের সাথে, সাধারণত রাসায়নিক, পেট্রোলিয়াম এবং সামুদ্রিক শিল্পের মতো ক্ষয়কারী পরিবেশে ব্যবহৃত হয়। এতে 16-18% ক্রোমিয়াম, 10-14% নিকেল,এবং ২-৩% মলিবডেনাম, যা সালফিউরিক অ্যাসিড এবং হাইড্রোক্লোরিক অ্যাসিডের মতো শক্তিশালী ক্ষয়কারী মিডিয়াগুলির বিরুদ্ধে প্রতিরোধের সক্ষম করে। F316L হ'ল কম কার্বন সংস্করণ, যা ওয়েল্ডিংয়ের সময় আন্তঃগ্রানুলার ক্ষয় হ্রাস করতে সহায়তা করে।
3এএসটিএম এ১৮২ এফ৩২১ঃএটি একটি টাইটানিয়াম স্থিতিশীল উপাদান গ্রেড জন্যস্টেইনলেস স্টিলের ফ্ল্যাঞ্জএটিতে 18-20% ক্রোমিয়াম, 9-12% নিকেল এবং এছাড়াও 0.15-0.30% টাইটানিয়াম রয়েছে, যা জারা প্রতিরোধের এবং উচ্চ তাপমাত্রার কর্মক্ষমতা উন্নত করে।
উপরে উল্লিখিত সাধারণ উপাদান শ্রেণীর পাশাপাশিস্টেইনলেস স্টিলের ফ্ল্যাঞ্জ, অন্যান্য উপাদান গ্রেড যেমন ASTM A182 F347, ASTM A182 F904L, ইত্যাদি, যা বিভিন্ন রাসায়নিক রচনা এবং বৈশিষ্ট্য আছে, বিভিন্ন কাজের শর্ত এবং মিডিয়া জন্য উপযুক্ত।
উপাদান গ্রেড নির্বাচন করার সময়স্টেইনলেস স্টিলের ফ্ল্যাঞ্জ, কাজের পরিবেশ, মিডিয়া ক্ষয়কারী প্রকৃতি, তাপমাত্রা,ইঞ্জিনিয়ারিংয়ের চাহিদা মেটাতে উপযুক্ত উপাদান গ্রেড বেছে নেওয়া নিশ্চিত করার জন্য চাপের প্রয়োজনীয়তা.
JIS B2220 স্টেইনলেস স্টীল প্লেট ফ্ল্যাঞ্জের অ্যাপ্লিকেশনঃ
JIS B2220 স্টেইনলেস স্টীল প্লেট ফ্ল্যাঞ্জএকটি সিস্টেমের বিভিন্ন অংশ সংযোগ এবং সীলমোহর বিভিন্ন উদ্দেশ্যে কাজ করে। তারা সাধারণত পাইপ একসঙ্গে যোগ করার জন্য ব্যবহৃত হয়, কিন্তু অন্যান্য অ্যাপ্লিকেশন ব্যবহার করা যেতে পারে,যেমন একটি সিস্টেমের বিভিন্ন উপাদান সংযুক্ত করা বা প্রয়োজন হলে নির্দিষ্ট বিভাগগুলি বন্ধ করাউদাহরণস্বরূপ, প্লেট ফ্ল্যাঞ্জগুলি ধাতব পাইপগুলি একত্রিত করতে বা পাইপের দুটি বিভাগকে সংযুক্ত করতে ব্যবহার করা যেতে পারে।তারা দুটি ধাতু টুকরা যে পৃথক থাকা প্রয়োজন মধ্যে একটি বাধা তৈরি করার জন্য স্থাপন করা যেতে পারেএছাড়াও, এগুলি প্লাস্টিকের পাইপগুলি একত্রিত করতে বা এমনকি এয়ার কন্ডিশনার বা হিটিং ইউনিটের বিভিন্ন অংশগুলি সংযুক্ত করতে ব্যবহার করা যেতে পারে।
তেল ও গ্যাস শিল্প: প্লেট ফ্ল্যাঞ্জসাধারণত তেল ও গ্যাস পাইপলাইন সিস্টেমে ব্যবহৃত হয়, পরিবহন, প্রক্রিয়াকরণ এবং সঞ্চয় সরঞ্জাম সহ। তারা উচ্চ চাপ এবং উচ্চ তাপমাত্রার কাজের প্রয়োজনীয়তা সহ্য করতে পারে,নির্ভরযোগ্য সিলিং কর্মক্ষমতা প্রদান.
রাসায়নিক শিল্প:রাসায়নিক কারখানা এবং রাসায়নিক প্রক্রিয়াকরণ শিল্পে,প্লেট ফ্ল্যাঞ্জবিভিন্ন তরল হ্যান্ডলিং সরঞ্জাম যেমন রিঅ্যাক্টর, ডিস্টিলেশন টাওয়ার, তাপ এক্সচেঞ্জার ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়। তাদের জারা প্রতিরোধের ক্ষমতা রয়েছে এবং বিভিন্ন ক্ষয়কারী মিডিয়া পরিচালনা করার জন্য উপযুক্ত।
বিদ্যুৎ শিল্প:বিদ্যুৎকেন্দ্র এবং বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায়,প্লেট ফ্ল্যাঞ্জসাধারণত পাইপলাইন, ভালভ এবং সরঞ্জাম সংযোগের জন্য ব্যবহার করা হয়। তারা উচ্চ চাপ, উচ্চ তাপমাত্রা এবং উচ্চ প্রবাহ হার প্রয়োজনীয়তা সহ্য করতে পারে,বিদ্যুৎ ব্যবস্থার নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করা.
বর্জ্য জল পরিশোধন এবং পরিবেশ সুরক্ষা শিল্পঃবর্জ্য জল পরিশোধনাগার এবং পরিবেশগত প্রকৌশলে,প্লেট ফ্ল্যাঞ্জতারা নিকাশী পাইপলাইন, নিষ্কাশন সিস্টেম এবং চিকিত্সা সরঞ্জাম সংযোগ করতে ব্যবহৃত হয়। তারা ভাল সিলিং কর্মক্ষমতা এবং জারা প্রতিরোধের আছে, বর্জ্য জল এবং দূষণকারী হ্যান্ডলিং জন্য উপযুক্ত।
ফার্মাসিউটিক্যাল এবং খাদ্য শিল্পঃফার্মাসিউটিক্যাল এবং খাদ্য প্রক্রিয়াকরণ ক্ষেত্রে,প্লেট ফ্ল্যাঞ্জবিভিন্ন উত্পাদন সরঞ্জাম এবং পাইপলাইন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। তারা স্বাস্থ্যকর মান পূরণ করে এবং পণ্য বিশুদ্ধতা এবং স্বাস্থ্যকর জন্য বিশেষ প্রয়োজনীয়তা পূরণ করতে পারে।
