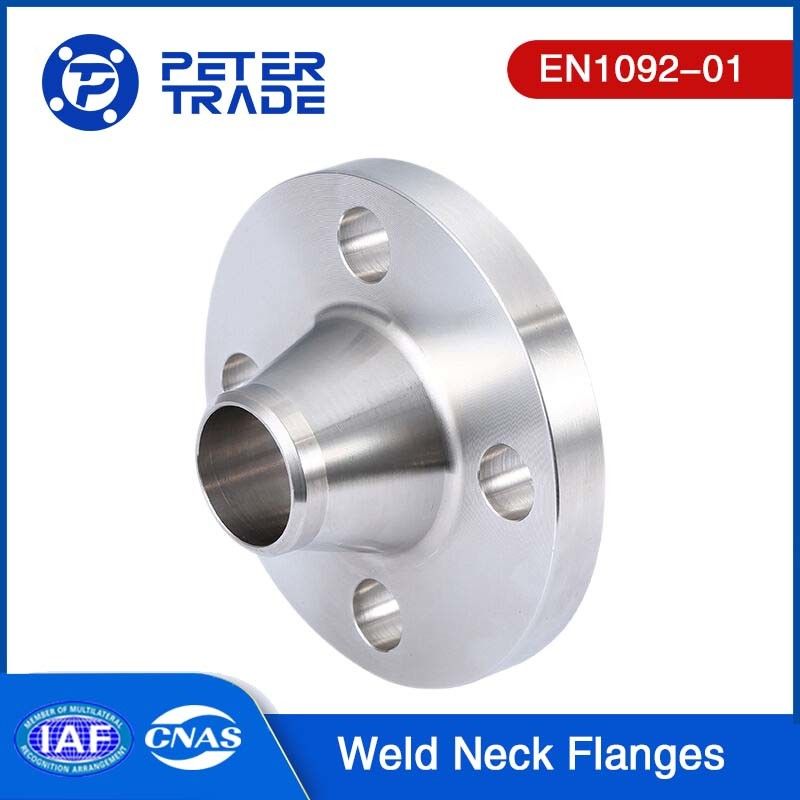

স্টেইনলেস ওয়েড নেক ফ্ল্যাঞ্জ EN1092-01 PN160 WNRF ফ্ল্যাঞ্জ ASTM A182 304/314/316 পাইপিং সিস্টেমে
স্টেইনলেস ওয়েল্ড নেক ফ্ল্যাঞ্জ EN1092-01 PN160 WNRF ফ্ল্যাঞ্জ ASTM A182 304/314/316 পাইপিং সিস্টেমে ওয়েল্ড নেকের উত্থাপিত মুখ
EN1092-01 স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জের বর্ণনাঃ
EN1092-01 স্টেইনলেস স্টীল welded ঘাড় flangesস্টেইনলেস স্টিলের বিভিন্ন শ্রেণীতে পাওয়া যায়, যেমন AISI 304 (1.4301), AISI 316 (1.4401/1.4404), এবং অন্যান্য বিশেষায়িত খাদ।স্টেইনলেস স্টিলের গ্রেডগুলি ক্ষয় প্রতিরোধের মতো কারণগুলির উপর ভিত্তি করে নির্বাচিত হয়, যান্ত্রিক বৈশিষ্ট্য, এবং নির্দিষ্ট অপারেটিং পরিবেশে উপযুক্ততা। এই ফ্ল্যাঞ্জগুলি EN1092-01 মান মেনে চলে, যা নির্মাতারা জুড়ে অভিন্ন মাত্রা নিশ্চিত করে।স্ট্যান্ডার্ডাইজড মাত্রা বাইরের ব্যাসার্ধ অন্তর্ভুক্ত, বোল্ট সার্কেল ব্যাসার্ধ, বোল্ট হোল ব্যাসার্ধ এবং বেধ, পাইপ এবং সরঞ্জামগুলির সাথে বিনিময়যোগ্যতা এবং সামঞ্জস্যতা সহজতর করে।
EN1092-01 স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জগুলিকে পিএন ক্লাসগুলিতে শ্রেণিবদ্ধ করে যা সাধারণত PN6 থেকে PN100 পর্যন্ত চলে। প্রতিটি পিএন ক্লাস সর্বাধিক চাপকে নির্দেশ করে যা ফ্ল্যাঞ্জটি নিরাপদে কাজ করতে পারে,শিল্প চাপের বিভিন্ন চাহিদা পূরণ করে. অন্যদের মতসিলাইড নেকের ফ্ল্যাঞ্জ, EN1092-01 স্টেইনলেস স্টীল ফ্ল্যাঞ্জএই নকশাটি ফ্ল্যাঞ্জের কাঠামোগত অখণ্ডতা বৃদ্ধি করে এবং ওয়েড জয়েন্ট জুড়ে স্ট্রেস বিতরণকে সমান করে তোলে।এটি উচ্চ চাপের অবস্থার অধীনে যান্ত্রিক ব্যর্থতার কারণ হতে পারে এমন চাপের ঘনত্বের ঝুঁকিও হ্রাস করে.
EN1092-01 স্টেইনলেস স্টীল welded ঘাড় flangesবিভিন্ন সিলিং পৃষ্ঠ কনফিগারেশন যেমন সমতল মুখ, উত্থাপিত মুখ এবং রিং টাইপ জয়েন্ট (RTJ) সরবরাহ করে।সিলিং পৃষ্ঠের পছন্দ চাপ সীমাবদ্ধতা এবং বিভিন্ন ধরণের গ্যাসকেট এবং সিলিং উপকরণগুলির সাথে সামঞ্জস্যের জন্য অ্যাপ্লিকেশনটির প্রয়োজনীয়তার উপর নির্ভর করে.
EN1092-01 স্টেইনলেস ওয়েড নেক ফ্ল্যাঞ্জের স্পেসিফিকেশন
| EN1092-01 টাইপ 11 ওয়েল্ড নেক ফ্ল্যাঞ্জ PN 160 RF |
| ডিএন |
বাইরের ব্যাসার্ধ |
বোল্ট সার্কেল ব্যাসার্ধ |
বোল্ট হোলের ব্যাসার্ধ |
বোল্টিং |
ঘাড়ের বাইরের ব্যাসার্ধ |
ফ্ল্যাঞ্জের বেধ |
দৈর্ঘ্য |
গলার ব্যাসার্ধ |
কোণার ব্যাসার্ধ |
দেয়ালের বেধ |
মুখ তুলে |
আনুমানিক ওজন |
| ডি |
কে |
এল |
সংখ্যা |
এ |
সি২ |
H2 |
H3 |
N1 |
R1 |
এস |
d1 |
f1 |
কেজি |
| 10 |
100 |
70 |
14 |
4 |
17.2 |
20 |
45 |
6 |
32 |
4 |
2 |
40 |
2 |
1.1 |
| 15 |
105 |
75 |
14 |
4 |
21.3 |
20 |
45 |
6 |
34 |
4 |
2 |
45 |
2 |
1.2 |
| 20 |
130 |
90 |
18 |
4 |
26.9 |
24 |
52 |
8 |
42 |
4 |
2.9 |
58 |
2 |
- |
| 25 |
140 |
100 |
18 |
4 |
33.7 |
24 |
58 |
8 |
52 |
4 |
2.9 |
68 |
2 |
2.6 |
| 32 |
155 |
110 |
22 |
4 |
42.4 |
28 |
60 |
8 |
60 |
5 |
3.6 |
78 |
2 |
- |
| 40 |
170 |
125 |
22 |
4 |
48.3 |
28 |
64 |
10 |
70 |
6 |
3.6 |
88 |
3 |
4.4 |
| 50 |
195 |
145 |
26 |
4 |
60.3 |
30 |
75 |
10 |
90 |
6 |
4 |
102 |
3 |
6.4 |
| 65 |
220 |
170 |
26 |
8 |
76.1 |
34 |
82 |
12 |
108 |
6 |
5 |
122 |
3 |
8.8 |
| 80 |
230 |
180 |
26 |
8 |
88.9 |
36 |
86 |
12 |
120 |
8 |
6.3 |
138 |
3 |
10.3 |
| 100 |
265 |
210 |
30 |
8 |
114.3 |
40 |
100 |
12 |
150 |
8 |
8 |
162 |
3 |
15.3 |
| 125 |
315 |
250 |
33 |
8 |
139.7 |
44 |
115 |
12 |
180 |
8 |
10 |
188 |
3 |
24.4 |
| 150 |
355 |
290 |
33 |
12 |
168.3 |
50 |
128 |
12 |
210 |
10 |
12.5 |
218 |
3 |
34.4 |
| 200 |
430 |
360 |
36 |
12 |
219.1 |
60 |
140 |
16 |
278 |
10 |
16 |
285 |
3 |
60.7 |
| 250 |
515 |
430 |
42 |
12 |
273 |
68 |
155 |
18 |
340 |
12 |
20 |
345 |
3 |
97.6 |
| 300 |
585 |
500 |
42 |
16 |
323.9 |
78 |
175 |
18 |
400 |
12 |
22.2 |
410 |
4 |
140 |
1. মাত্রা মিলিমিটার ((মিমি) ।
2বিভিন্ন ক্রেতাদের দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।
স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জের গ্রেডঃ
স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জASTM A182 দ্বারা নির্দিষ্ট করা হয় বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। এই ফ্ল্যাঞ্জগুলি পাইপের উপরে স্লিপ করার জন্য ডিজাইন করা হয়েছে এবং একটি নিরাপদ এবং ফুটো-প্রমাণ সংযোগ প্রদানের জন্য ভিতরে এবং বাইরে উভয় welded হয়।উপাদান শ্রেণী F304, F304L, F316, F316L, এবং F304H নির্দিষ্ট ধরণের স্টেইনলেস স্টীলকে নির্দেশ করে, যার প্রতিটিতে বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত অনন্য বৈশিষ্ট্য রয়েছে।
এএসটিএম এ১৮২ এফ৩০৪ঃ
রচনাঃ১৮% ক্রোমিয়াম এবং ৮% নিকেল সহ অস্টেনাইটিক স্টেইনলেস স্টিল।
বৈশিষ্ট্যঃভাল জারা প্রতিরোধের, ওয়েল্ডেবিলিটি, এবং গঠনযোগ্যতা। সাধারণ উদ্দেশ্য অ্যাপ্লিকেশনের জন্য উপযুক্ত।
এএসটিএম A182 F304L:
রচনাঃF304 এর অনুরূপ কিন্তু কার্বন কম (সর্বোচ্চ 0.03%) ।
বৈশিষ্ট্যঃওয়েল্ডিংয়ের পরে intergranular জারা প্রতিরোধের উন্নত। ওয়েল্ডিং পরে তাপ চিকিত্সা প্রয়োজন অ্যাপ্লিকেশন জন্য আদর্শ।
এএসটিএম A182 F316:
রচনাঃএতে ১৬% ক্রোমিয়াম, ১০% নিকেল এবং ২% মলিবডেনম থাকে।
বৈশিষ্ট্যঃউচ্চতর জারা প্রতিরোধের, বিশেষ করে ক্লোরাইড এবং অন্যান্য শিল্প দ্রাবক বিরুদ্ধে। আরো আক্রমণাত্মক পরিবেশের জন্য উপযুক্ত।
এএসটিএম A182 F316L:
রচনাঃF316 এর অনুরূপ কিন্তু কম কার্বন (সর্বোচ্চ 0.03%) ।
বৈশিষ্ট্যঃইন্টারগ্রানুলার জারা প্রতিরোধের উন্নতি। ওয়েল্ডিং অপারেশনগুলির জন্য পছন্দসই যেখানে ওয়েল্ডিংয়ের পরে অ্যানিলিং সম্ভব নয়।
এএসটিএম A182 F304H:
রচনাঃF304 এর সাথে অনুরূপ কিন্তু এর কার্বন পরিমাণ বেশি (0.04%-0.10%) ।
বৈশিষ্ট্যঃউচ্চ তাপমাত্রা শক্তি এবং creep প্রতিরোধের উন্নত। উচ্চ তাপমাত্রা অ্যাপ্লিকেশন জন্য উপযুক্ত।
কেন আমরা ওয়েল্ড নেক ফ্ল্যাঞ্জ বেছে নিই?
অ্যাপ্লিকেশনগুলিতে ওয়েল্ড নেক ফ্ল্যাঞ্জগুলির অসামান্য বৈশিষ্ট্যঃ
ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি প্রাথমিকভাবে তাদের ডিজাইনের বৈশিষ্ট্য এবং তাদের সংযোগ পদ্ধতির প্রকৃতির কারণে সবচেয়ে শক্তিশালী ধরণের ফ্ল্যাঞ্জগুলির মধ্যে বিবেচনা করা হয়।
বিট-ওয়েডেড সংযোগঃ ওয়েড নেকের ফ্ল্যাঞ্জসোজা পাইপে ঝালাই করা হয়। ঝালাই প্রক্রিয়াটি পাইপের শেষের দিকে ফ্ল্যাঞ্জের ঘাড়টি ফিউজিংয়ের সাথে জড়িত, একটি অবিচ্ছিন্ন এবং শক্তিশালী সংযোগ তৈরি করে।এই পদ্ধতি নিশ্চিত করে যে জয়েন্ট উচ্চ চাপের অবস্থার অধীনে অবিচ্ছেদ্য এবং ফুটো প্রতিরোধী.
কোপযুক্ত হাব ডিজাইনঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জএকটি দীর্ঘ, কোপযুক্ত হাব বা ঘাড় আছে। এই নকশা বেশ কয়েকটি শক্তি সুবিধা প্রদান করেঃ
চাপের মাত্রা কমায়:ধীরে ধীরে কোয়ার্টার সমতল বা উত্থাপিত মুখের ফ্ল্যাঞ্জগুলির তুলনায় চাপকে আরও সমানভাবে বিতরণ করে। এটি স্থানীয় চাপ ঘনত্বের ঝুঁকিকে হ্রাস করে যা ক্লান্তি বা ব্যর্থতার দিকে পরিচালিত করতে পারে।
উন্নত কাঠামোগত অখণ্ডতাঃপ্রসারিত ঘাড় একটি শক্তিশালীকরণ হিসাবে কাজ করে, ফ্ল্যাঞ্জ এবং জয়েন্টের কাঠামোগত শক্তি যোগ করে। এটি লোড বহন করতে এবং বাঁক বা বিকৃতি প্রতিরোধ করতে সহায়তা করে।
মসৃণ রূপান্তরঃফ্ল্যাঞ্জের ঘাড় থেকে পাইপের গর্তে মসৃণ রূপান্তর পাইপ সিস্টেমের অভ্যন্তরে প্রবাহের বৈশিষ্ট্যগুলি উন্নত করে। এটি অশান্তি এবং চাপের পতন হ্রাস করে।যা অন্যান্য ফ্ল্যাঞ্জের ধরণে দেখা দিতে পারে.
উচ্চ চাপ অ্যাপ্লিকেশনের জন্য উপযুক্তঃতাদের শক্তিশালী নির্মাণ এবং welded সংযোগ কারণে,সিলাইড নেকের ফ্ল্যাঞ্জউচ্চ চাপ পরিচালনা করার ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।তারা একটি নিরাপদ এবং নির্ভরযোগ্য সীল যন্ত্রপাতি প্রদান করে যা অখণ্ডতা হ্রাস না করেই উল্লেখযোগ্য অভ্যন্তরীণ চাপের প্রতিরোধ করে.
দীর্ঘায়ু এবং নির্ভরযোগ্যতাঃ ওয়েল্ড নেক ফ্ল্যাঞ্জসঠিকভাবে ইনস্টল এবং রক্ষণাবেক্ষণ করা হলে তাদের স্থায়িত্ব এবং দীর্ঘ সেবা জীবন জন্য পরিচিত হয়। ঝালাই জয়েন্ট bolted সংযোগ সঙ্গে যুক্ত সম্ভাব্য দুর্বল পয়েন্ট দূর,যেমন গ্যাসেটের ত্রুটি বা বোল্ট সময়ের সাথে সাথে শিথিল হয়.
বহুমুখিতাঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জবিভিন্ন উপকরণ, আকার এবং চাপের রেটিংগুলিতে পাওয়া যায়, যা তাদের বিস্তৃত শিল্প অ্যাপ্লিকেশনগুলির জন্য বহুমুখী করে তোলে যেখানে শক্তিশালী, ফুটো-প্রতিরোধী সংযোগগুলি অপরিহার্য।
স্টেইনলেস স্টীল এবং কার্বন স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জের মধ্যে পার্থক্যঃ
স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জঃএই ফ্ল্যাঞ্জগুলি স্টেইনলেস স্টিল থেকে তৈরি করা হয়, যার মধ্যে ক্রোমিয়াম একটি উল্লেখযোগ্য খাদ উপাদান হিসাবে থাকে (সাধারণত 10% বা তার বেশি) । ক্রোমিয়াম যোগ করা পৃষ্ঠের উপর একটি প্যাসিভ অক্সাইড স্তর গঠন করে,ক্ষয় এবং অক্সিডেশনের বিরুদ্ধে চমৎকার ক্ষয় প্রতিরোধের প্রদান.
কার্বন ইস্পাতের ওয়েল্ড নেক ফ্ল্যাঞ্জঃকার্বন ইস্পাত ফ্ল্যাঞ্জগুলি মূলত আয়রন এবং কার্বন নিয়ে গঠিত, অন্যান্য উপাদানগুলি কম পরিমাণে উপস্থিত থাকে। এগুলিতে ম্যাঙ্গানিজ, সিলিকন এবং অন্যান্য উপাদানের পরিমাণও থাকতে পারে।কার্বন ইস্পাতে ক্রোমিয়ামের পরিমাণ নেই যা স্টেইনলেস স্টিলের ক্ষয় প্রতিরোধের ব্যবস্থা করে.
স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জ: স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জতারা কার্বন ইস্পাতের তুলনায় উচ্চতর জারা প্রতিরোধের প্রদর্শন করে। তারা বেশিরভাগ বায়ুমণ্ডলীয় এবং সামুদ্রিক পরিবেশে মরিচা, অক্সিডেশন এবং রঙের প্রতিরোধী।এই স্টেইনলেস স্টীল flanges অ্যাপ্লিকেশন যেখানে জারা প্রতিরোধের সমালোচনামূলক জন্য উপযুক্ত করে তোলেযেমন রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক শিল্প এবং খাদ্য প্রক্রিয়াকরণ।
কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ: কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জবিশেষ করে আর্দ্র বা অ্যাসিডিক পরিবেশে ক্ষয়ক্ষতির জন্য সংবেদনশীল। তারা মরিচা এবং ক্ষয় প্রতিরোধের জন্য প্রতিরক্ষামূলক লেপ বা নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন। অত্যন্ত ক্ষয়কারী পরিবেশে,কার্বন ইস্পাত ফ্ল্যাঞ্জগুলি ক্ষয় প্রতিরোধী লেপ বা আস্তরণের সাথে ব্যবহার করা যেতে পারে.
স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জ: স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জসাধারণত কার্বন স্টিলের ফ্ল্যাঞ্জের তুলনায় উচ্চতর টান শক্তি এবং ফলন শক্তি থাকে। তারা আরও ভাল অনমনীয়তা এবং নমনীয়তা প্রদর্শন করে,যা যান্ত্রিক চাপ এবং আঘাতের প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে সুবিধাজনক হতে পারে.
কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ: কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জসাধারণ ব্যবহারের জন্য উপযুক্ত ভাল যান্ত্রিক বৈশিষ্ট্য রয়েছে। তারা বেশিরভাগ শিল্প প্রক্রিয়াগুলির জন্য পর্যাপ্ত শক্তি এবং কঠোরতা সরবরাহ করে এবং পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়,তেল ও গ্যাস শোধনাগারএবং বিদ্যুৎকেন্দ্র।
স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জ: স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জতবে কাঁচামাল ও উৎপাদন প্রক্রিয়া খরচ বেশি হওয়ায় কার্বন ইস্পাত ফ্ল্যাঞ্জের তুলনায় এগুলি সাধারণত বেশি ব্যয়বহুল।তাদের দীর্ঘমেয়াদী স্থায়িত্ব এবং জারা প্রতিরোধের প্রায়শই উচ্চতর প্রাথমিক বিনিয়োগকে সমর্থন করে.
কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জ: কার্বন ইস্পাত ওয়েল্ড নেক ফ্ল্যাঞ্জস্টেইনলেস স্টিলের ফ্ল্যাঞ্জের তুলনায় এগুলি আরও অর্থনৈতিক এবং ব্যাপকভাবে উপলব্ধ। এগুলি অনেক শিল্প অ্যাপ্লিকেশনগুলির জন্য ব্যয়বহুল যেখানে জারা প্রতিরোধের প্রাথমিক উদ্বেগ নয়।
