পণ্যের বিবরণ
উৎপত্তি স্থল: জিয়ান, শানসি প্রদেশ, চীন
পরিচিতিমুলক নাম: PeterTrade
সাক্ষ্যদান: ISO9001,CE, API,etc
মডেল নম্বার: EN1092-01 WN RF ফ্ল্যাঞ্জ
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১০ টুকরা
মূল্য: negotiable
প্যাকেজিং বিবরণ: প্লাইউড কেস বা প্যালেট, অথবা আপনার প্রয়োজন অনুযায়ী
ডেলিভারি সময়: প্রসবের জন্য প্রায় 10-35 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 200 টন
পণ্যের ধরন: |
ঝালাই ঘাড় Flanges উত্থাপিত মুখ |
ফেস টাইপ: |
উঁচু মুখ (RF), সমতল মুখ (FF), রিং টাইপ জয়েন্ট (RTJ) |
উত্পাদন পদ্ধতি: |
ছাঁচনির্মাণ, ছাঁচনির্মাণ, ছাঁচনির্মাণ এবং ছাঁচনির্মাণ, মাঝারি প্লেট কাটা, ছাঁচনির্মাণ |
উপাদান: |
স্টেইনলেস স্টিল ফ্ল্যাঞ্জ: ASTM A182 F304, 304L, 316, 316L, 321, 1Cr18Ni9Ti, 00Cr19Ni10, A182 F51, F |
চাপ রেটিং: |
পিএন 400 |
আকার: |
DN 10- DN 200 |
পৃষ্ঠের চিকিত্সা: |
অ্যান্টি-রাস্ট অয়েল, ব্ল্যাক পেইন্ট, ইয়েলো পেইন্ট, হট ডিপ গ্যালভানাইজড ইত্যাদি। |
রপ্তানি করা: |
বিশ্বের 50 টিরও বেশি দেশ |
পণ্যের ধরন: |
ঝালাই ঘাড় Flanges উত্থাপিত মুখ |
ফেস টাইপ: |
উঁচু মুখ (RF), সমতল মুখ (FF), রিং টাইপ জয়েন্ট (RTJ) |
উত্পাদন পদ্ধতি: |
ছাঁচনির্মাণ, ছাঁচনির্মাণ, ছাঁচনির্মাণ এবং ছাঁচনির্মাণ, মাঝারি প্লেট কাটা, ছাঁচনির্মাণ |
উপাদান: |
স্টেইনলেস স্টিল ফ্ল্যাঞ্জ: ASTM A182 F304, 304L, 316, 316L, 321, 1Cr18Ni9Ti, 00Cr19Ni10, A182 F51, F |
চাপ রেটিং: |
পিএন 400 |
আকার: |
DN 10- DN 200 |
পৃষ্ঠের চিকিত্সা: |
অ্যান্টি-রাস্ট অয়েল, ব্ল্যাক পেইন্ট, ইয়েলো পেইন্ট, হট ডিপ গ্যালভানাইজড ইত্যাদি। |
রপ্তানি করা: |
বিশ্বের 50 টিরও বেশি দেশ |

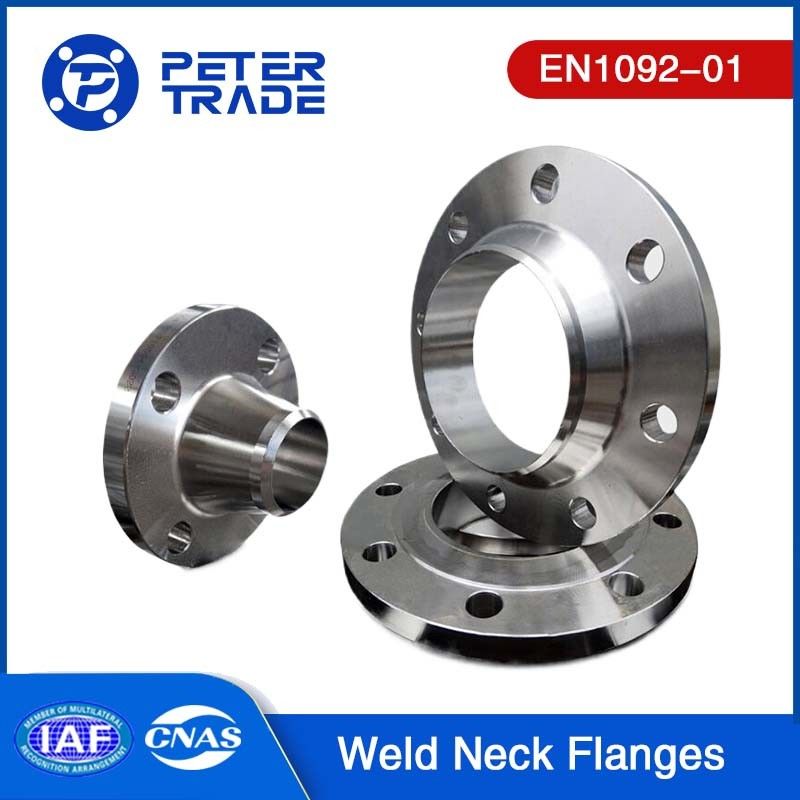

EN1092-01 স্টেইনলেস ওয়েল্ড নেক ফ্ল্যাঞ্জ TYPE 11 RFWN Flange PN 400 ASTM A182 304/306/316/317 পেট্রোলিয়াম এবং গ্যাস শিল্পের জন্য নেক সহ ফ্ল্যাঞ্জ
EN1092-01 ওয়েল্ড নেক ফ্ল্যাঞ্জের ভূমিকাঃ
ওয়েল্ড নেক ফ্ল্যাঞ্জ কি?
একটি ঢালাই ঘাড় flange,এছাড়াও একটি কোপযুক্ত হাব ফ্ল্যাঞ্জ বা উচ্চ-হাব ফ্ল্যাঞ্জ হিসাবে উল্লেখ করা হয়, পাইপের দৈর্ঘ্য বরাবর সমানভাবে চাপ বিতরণ করতে কাজ করে, যার ফলে ফ্ল্যাঞ্জের বেসে চাপ ঘনত্বকে হ্রাস করে।ঢালাই ঘাড় flanges দুটি প্রাথমিক নকশা আছে: একটি স্ট্যান্ডার্ড পাইপ সংযোগের জন্য ব্যবহৃত হয়, এবং অন্যটি দীর্ঘ টাইপ সাধারণত প্রক্রিয়া উদ্ভিদগুলিতে পাওয়া যায় যেখানে অতিরিক্ত দৈর্ঘ্যের প্রয়োজন হয় না।
সাধারণত কাঠামোগত উপকরণ থেকে তৈরি,সিলাইড নেকের ফ্ল্যাঞ্জএকটি বৃত্তাকার ফিটিং রয়েছে যা ফ্ল্যাঞ্জের পরিধি অতিক্রম করে।এই flanges সরাসরি পাইপ উপর welded হয় এবং অন্য flange নিরাপদ সংযুক্তি জন্য রিম প্রায় একাধিক বোল্ট গর্ত দিয়ে সজ্জিত করা হয়এই নকশা কাঠামোগত অখণ্ডতা বৃদ্ধি করে এবং জয়েন্টের শক্তি বাড়ায়।
EN1092-01 সোল্ডার নেকের ফ্ল্যাঞ্জএকটি লম্বা কোপযুক্ত হাব বা ঘাড় যা প্রধান ফ্ল্যাঞ্জের দেহ থেকে প্রসারিত হয়। এই ঘাড়টি সরাসরি পাইপের শেষ পর্যন্ত বট-ওয়েল্ডিংয়ের জন্য ডিজাইন করা হয়েছে, একটি শক্তিশালী এবং দীর্ঘস্থায়ী সংযোগ নিশ্চিত করে।পাইপের দৈর্ঘ্য বরাবর চাপ বিতরণ করে, ওয়েল্ড নেক ডিজাইন ফ্ল্যাঞ্জ বেসে স্ট্রেস ঘনত্ব হ্রাস করে, যার ফলে যৌথের সামগ্রিক কাঠামোগত নির্ভরযোগ্যতা অনুকূলিত হয়।
EN1092-01 ওয়েল্ড নেক ফ্ল্যাঞ্জ PN 400 এর স্পেসিফিকেশনঃ
| EN1092-01 টাইপ 11 ওয়েল্ড নেক ফ্ল্যাঞ্জ PN 400 RF | ||||||||||||||
| ডিএন | বাইরের ব্যাসার্ধ | বোল্ট সার্কেল ব্যাসার্ধ | বোল্ট হোলের ব্যাসার্ধ | বোল্টিং | ঘাড়ের বাইরের ব্যাসার্ধ | ফ্ল্যাঞ্জের বেধ | দৈর্ঘ্য | গলার ব্যাসার্ধ | কোণার ব্যাসার্ধ | দেয়ালের বেধ | মুখ তুলে | আনুমানিক ওজন | ||
| ডি | কে | এল | সংখ্যা | এ | সি২ | H2 | H3 | N1 | R1 | এস | d1 | f1 | কেজি | |
| 10 | 125 | 85 | 18 | 4 | 17.2 | 28 | 65 | 8 | 48 | 4 | 3.6 | 40 | 2 | 2.6 |
| 15 | 145 | 100 | 22 | 4 | 26.9 | 30 | 68 | 8 | 56 | 4 | 5.0 | 45 | 2 | 3.6 |
| 20 | 160 | 115 | 22 | 4 | 33.7 | 34 | 80 | 10 | 70 | 4 | 6.3 | 58 | 2 | - |
| 25 | 180 | 130 | 26 | 4 | 42.4 | 38 | 90 | 10 | 82 | 4 | 7.1 | 68 | 2 | 7.5 |
| 32 | 200 | 145 | 26 | 4 | 48.3 | 43 | 100 | 12 | 94 | 6 | 8.8 | 78 | 2 | 14.1 |
| 40 | 220 | 165 | 30 | 4 | 60.3 | 48 | 110 | 12 | 106 | 6 | 10.0 | 88 | 3 | 16.7 |
| 50 | 235 | 180 | 30 | 8 | 76.1 | 52 | 120 | 15 | 120 | 6 | 12.5 | 102 | 3 | 31.6 |
| 65 | 290 | 225 | 33 | 8 | 101.6 | 64 | 135 | 18 | 158 | 6 | 16.0 | 122 | 3 | 38.4 |
| 80 | 305 | 240 | 33 | 8 | 114.3 | 68 | 150 | 20 | 174 | 8 | 17.5 | 138 | 3 | 67.3 |
| 100 | 370 | 295 | 39 | 8 | 139.7 | 80 | 175 | 25 | 216 | 8 | 22.2 | 162 | 3 | 94.5 |
| 125 | 415 | 340 | 39 | 12 | 193.7 | 92 | 200 | 30 | 258 | 8 | 30.0 | 188 | 3 | 145 |
| 150 | 475 | 390 | 42 | 12 | 219.1 | 105 | 225 | 35 | 302 | 10 | 35.0 | 218 | 3 | 270 |
| 200 | 585 | 490 | 48 | 16 | 273 | 130 | 280 | 40 | 388 | 10 | 40.0 | 285 | 3 | - |
1. মাত্রা মিলিমিটার ((মিমি) ।
2বিভিন্ন ক্রেতাদের দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।
আমরা কোন উপকরণগুলো প্রদান করতে পারি?
স্টেইনলেস স্টিলের গ্রেডঃ
এএসটিএম A182 F304/F304L:এই স্টেইনলেস স্টিলের গ্রেডগুলি অস্টেনাইটিক এবং সাধারণত ব্যবহৃত হয়সিলাইড নেকের ফ্ল্যাঞ্জএগুলি ভাল জারা প্রতিরোধের, চমৎকার ওয়েল্ডেবিলিটি এবং বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
এএসটিএম A182 F316/F316L:F304/F304L এর মতো, এই গ্রেডগুলিও অস্টেনাইটিক স্টেইনলেস স্টিল যা বিশেষত ক্লোরাইড পরিবেশে বর্ধিত ক্ষয় প্রতিরোধের সাথে।
এএসটিএম এ১৮২ এফ৩২১ঃF321 একটি অস্টেনাইটিক স্টেইনলেস স্টীল গ্রেড যা টাইটানিয়াম ধারণ করে, যা intergranular জারা উন্নত প্রতিরোধের প্রদান করে। এটি প্রায়ই জন্য ব্যবহৃত হয়সিলাইড নেকের ফ্ল্যাঞ্জউচ্চ তাপমাত্রার অ্যাপ্লিকেশনে।
এএসটিএম এ১৮২ এফ৩৪৭ঃF347 হল একটি স্থিতিশীল স্টেইনলেস স্টীল গ্রেড যার সাথে নিওবিয়াম যোগ করা হয়, যা এর আন্তঃগ্রানুলার ক্ষয় প্রতিরোধের উন্নতি করে।এটি সাধারণত উচ্চ তাপমাত্রা জড়িত অ্যাপ্লিকেশন মধ্যে ঢালাই ঘাড় flanges জন্য ব্যবহার করা হয়.
কেন আমরা ওয়েল্ড নেক ফ্ল্যাঞ্জ বেছে নিই?
অ্যাপ্লিকেশনগুলিতে ওয়েল্ড নেক ফ্ল্যাঞ্জগুলির অসামান্য বৈশিষ্ট্যঃ
ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি প্রাথমিকভাবে তাদের ডিজাইনের বৈশিষ্ট্য এবং তাদের সংযোগ পদ্ধতির প্রকৃতির কারণে সবচেয়ে শক্তিশালী ধরণের ফ্ল্যাঞ্জগুলির মধ্যে বিবেচনা করা হয়।
বিট-ওয়েডেড সংযোগঃ ওয়েড নেকের ফ্ল্যাঞ্জসোজা পাইপে ঝালাই করা হয়। ঝালাই প্রক্রিয়াটি পাইপের শেষের দিকে ফ্ল্যাঞ্জের ঘাড়টি ফিউজিংয়ের সাথে জড়িত, একটি অবিচ্ছিন্ন এবং শক্তিশালী সংযোগ তৈরি করে।এই পদ্ধতি নিশ্চিত করে যে জয়েন্ট উচ্চ চাপের অবস্থার অধীনে অবিচ্ছেদ্য এবং ফুটো প্রতিরোধী.
কোপযুক্ত হাব ডিজাইনঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জএকটি দীর্ঘ, কোপযুক্ত হাব বা ঘাড় আছে। এই নকশা বেশ কয়েকটি শক্তি সুবিধা প্রদান করেঃ
চাপের মাত্রা কমায়:ধীরে ধীরে কোয়ার্টার সমতল বা উত্থাপিত মুখের ফ্ল্যাঞ্জগুলির তুলনায় চাপকে আরও সমানভাবে বিতরণ করে। এটি স্থানীয় চাপ ঘনত্বের ঝুঁকিকে হ্রাস করে যা ক্লান্তি বা ব্যর্থতার দিকে পরিচালিত করতে পারে।
উন্নত কাঠামোগত অখণ্ডতাঃপ্রসারিত ঘাড় একটি শক্তিশালীকরণ হিসাবে কাজ করে, ফ্ল্যাঞ্জ এবং জয়েন্টের কাঠামোগত শক্তি যোগ করে। এটি লোড বহন করতে এবং বাঁক বা বিকৃতি প্রতিরোধ করতে সহায়তা করে।
মসৃণ রূপান্তরঃফ্ল্যাঞ্জের ঘাড় থেকে পাইপের গর্তে মসৃণ রূপান্তর পাইপ সিস্টেমের অভ্যন্তরে প্রবাহের বৈশিষ্ট্যগুলি উন্নত করে। এটি অশান্তি এবং চাপের পতন হ্রাস করে।যা অন্যান্য ফ্ল্যাঞ্জের ধরণে দেখা দিতে পারে.
উচ্চ চাপ অ্যাপ্লিকেশনের জন্য উপযুক্তঃতাদের শক্তিশালী নির্মাণ এবং welded সংযোগ কারণে,সিলাইড নেকের ফ্ল্যাঞ্জউচ্চ চাপ পরিচালনা করার ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।তারা একটি নিরাপদ এবং নির্ভরযোগ্য সীল যন্ত্রপাতি প্রদান করে যা অখণ্ডতা হ্রাস না করেই উল্লেখযোগ্য অভ্যন্তরীণ চাপের প্রতিরোধ করে.
দীর্ঘায়ু এবং নির্ভরযোগ্যতাঃ ওয়েল্ড নেক ফ্ল্যাঞ্জসঠিকভাবে ইনস্টল এবং রক্ষণাবেক্ষণ করা হলে তাদের স্থায়িত্ব এবং দীর্ঘ সেবা জীবন জন্য পরিচিত হয়। ঝালাই জয়েন্ট bolted সংযোগ সঙ্গে যুক্ত সম্ভাব্য দুর্বল পয়েন্ট দূর,যেমন গ্যাসেটের ত্রুটি বা বোল্ট সময়ের সাথে সাথে শিথিল হয়.
বহুমুখিতাঃ ওয়েল্ড নেকের ফ্ল্যাঞ্জবিভিন্ন উপকরণ, আকার এবং চাপের রেটিংগুলিতে পাওয়া যায়, যা তাদের বিস্তৃত শিল্প অ্যাপ্লিকেশনগুলির জন্য বহুমুখী করে তোলে যেখানে শক্তিশালী, ফুটো-প্রতিরোধী সংযোগগুলি অপরিহার্য।
স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জের অ্যাপ্লিকেশনঃ
স্টেইনলেস স্টীল welded ঘাড় flangesতারা কার্বন ইস্পাত থেকে তৈরি পাইপলাইন সংযোগ উপাদান একটি সাধারণ ধরনের হয়। তারা যেমন উচ্চ শক্তি, ভাল জারা প্রতিরোধের, এবং অপেক্ষাকৃত কম দাম হিসাবে অনেক সুবিধা আছে।স্টেইনলেস স্টীল welded ঘাড় flangesনিম্নলিখিত সহ অনেকগুলি বিভিন্ন অ্যাপ্লিকেশন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়ঃ
পেট্রোলিয়াম ও গ্যাস শিল্প: স্টেইনলেস স্টীল welded ঘাড় flangesসাধারণত তেল ও গ্যাস পরিবহনের জন্য পাইপলাইন সিস্টেমে ব্যবহৃত হয়। এই পাইপলাইনগুলি সাধারণত উচ্চ চাপ এবং তাপমাত্রায় তরল বা গ্যাস পরিবহন করে,তাই তারা ভাল চাপ প্রতিরোধের এবং সিলিং কর্মক্ষমতা প্রয়োজন.স্টেইনলেস স্টীল welded ঘাড় flangesএই প্রয়োজনীয়তা পূরণ করতে পারে এবং বিভিন্ন তেল ও গ্যাস অনুসন্ধান, প্রক্রিয়াকরণ এবং পরিবহন পরিবেশের জন্য উপযুক্ত।
রাসায়নিক শিল্প:রাসায়নিক শিল্পে,স্টেইনলেস স্টীল থেকে সোল্ডার নেকল ফ্ল্যাঞ্জবিভিন্ন রাসায়নিক উৎপাদন এবং প্রক্রিয়াকরণ প্রক্রিয়ায় পাইপলাইন সংযোগের জন্য ব্যাপকভাবে ব্যবহৃত হয়। এই প্রক্রিয়াগুলিতে ক্ষয়কারী মাধ্যম, উচ্চ তাপমাত্রা বা উচ্চ চাপের শর্ত জড়িত হতে পারে,তাই উপকরণ ভাল জারা প্রতিরোধের এবং চাপ প্রতিরোধের থাকতে হবে. ক্ষয় প্রতিরোধেরস্টেইনলেস স্টীল থেকে সোল্ডার নেকল ফ্ল্যাঞ্জএবং অন্যান্য পাইপলাইন উপাদানগুলির সাথে তাদের সামঞ্জস্যতা রাসায়নিক শিল্পে তাদের একটি সাধারণ পছন্দ করে তোলে।
বিদ্যুৎ কেন্দ্র: স্টেইনলেস স্টীল welded ঘাড় flangesবিদ্যুৎকেন্দ্রে ব্যবহৃত হয় মূল সরঞ্জাম যেমন বয়লার, বাষ্প পাইপ এবং শীতল জল সিস্টেম সংযুক্ত করতে।এই সিস্টেমগুলি সাধারণত উচ্চ তাপমাত্রা এবং চাপের অবস্থার মুখোমুখি হয় এবং নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করার জন্য নির্ভরযোগ্য পাইপলাইন সংযোগ প্রয়োজন.স্টেইনলেস স্টীল welded ঘাড় flangesএই প্রয়োজনীয়তা পূরণ করতে পারে এবং তাপ বিদ্যুৎ কেন্দ্র, পারমাণবিক বিদ্যুৎ কেন্দ্র এবং অন্যান্য ধরণের বিদ্যুৎ কেন্দ্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
উৎপাদন শিল্প:উৎপাদন শিল্পে,স্টেইনলেস স্টীল থেকে সোল্ডার নেকল ফ্ল্যাঞ্জসাধারণত বিভিন্ন শিল্প সরঞ্জাম এবং যন্ত্রপাতিতে পাইপলাইন সংযোগ করতে ব্যবহৃত হয়। এই ডিভাইসগুলির মধ্যে রাসায়নিক সরঞ্জাম, খাদ্য প্রক্রিয়াকরণ সরঞ্জাম, কাগজ তৈরির যন্ত্রপাতি ইত্যাদি অন্তর্ভুক্ত থাকতে পারে।স্টেইনলেস স্টীল welded ঘাড় flangesএটি একটি নির্ভরযোগ্য সংযোগ পদ্ধতি প্রদান করে, উচ্চ চাপ এবং তাপমাত্রা সহ্য করতে পারে এবং উত্পাদন প্রক্রিয়ার চাহিদা পূরণ করে।
