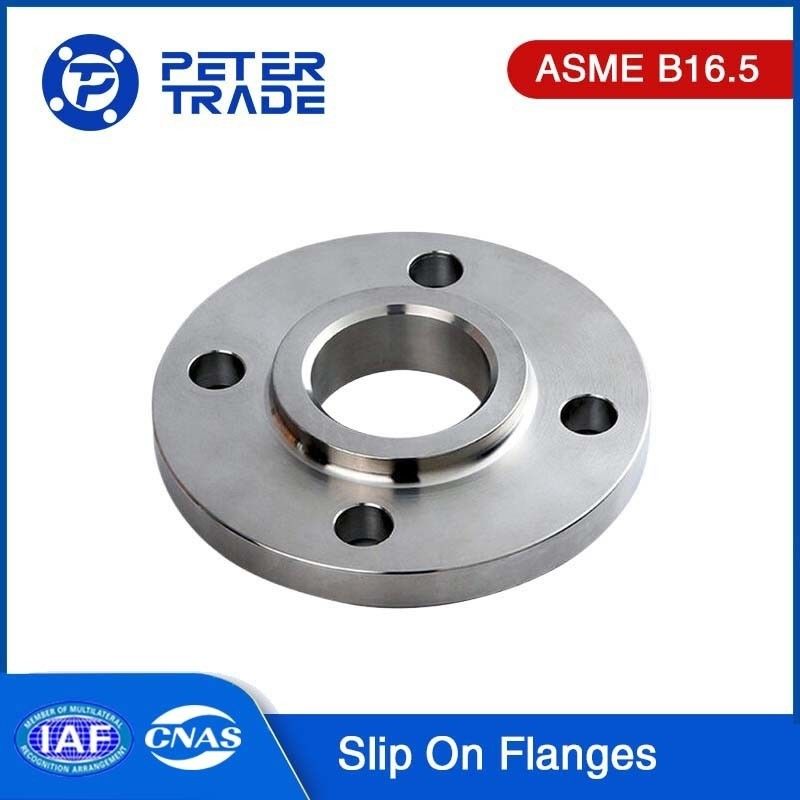

শিল্প প্রয়োগে ক্লাস 300 কার্বন ইস্পাতের জন্য A105 ফ্ল্যাঞ্জগুলিতে উত্থাপিত মুখ স্লিপ

ANSI B16.5 ক্লাস 300 কার্বন ইস্পাত স্লিপ অন ফ্ল্যাঞ্জস A105 শিল্প অ্যাপ্লিকেশন জন্য উত্থাপিত মুখ এবং সমতল মুখ

কোম্পানির পরিচিতিঃ

শানসি পিটার ইন্টারন্যাশনাল ট্রেড কোং লিমিটেড।শিল্পে 20 বছরেরও বেশি অভিজ্ঞতার সাথে একটি বিশ্বস্ত এবং সুপ্রতিষ্ঠিত সরবরাহকারী।ANSI/ASME B16.5 ক্লাস 300 কার্বন ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জ, আমরা এই পণ্যগুলির একটি নির্ভরযোগ্য সরবরাহকারী হিসাবে একটি শক্তিশালী খ্যাতি তৈরি করেছি।

আমরা আমাদের গ্রাহকদের সর্বোচ্চ মানের পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।আমরা শীর্ষ মানের উপকরণ নির্বাচন এবং উত্পাদন এবং পরিদর্শন প্রতিটি পর্যায়ে কঠোর মান নিয়ন্ত্রণ প্রক্রিয়া মেনে চলতেআমাদেরকার্বন ইস্পাতের স্লিপ-অন ফ্ল্যাঞ্জএর জন্য ডিজাইন করা হয়েছেANSI/ASME B16.5 মান, যা বিভিন্ন শিল্প অ্যাপ্লিকেশন জুড়ে দীর্ঘস্থায়ী কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

একটি উচ্চ দক্ষ দল সঙ্গে, আমরা চমৎকার সেবা এবং মাপসই সমাধান প্রদান নিবেদিত হয়। আমরা গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ কাস্টমাইজড বিকল্প প্রস্তাব, তারা নিখুঁত গ্রহণ নিশ্চিতকার্বন ইস্পাতের স্লিপ-অন ফ্ল্যাঞ্জতাদের অনন্য চাহিদা পূরণ করতে।

আপনার ব্যবসা তেল ও গ্যাস, পেট্রোকেমিক্যাল, বিদ্যুৎ উৎপাদন বা অন্যান্য শিল্পে কাজ করে, আমাদেরANSI/ASME B16.5 ক্লাস 300 কার্বন ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জআপনার প্রয়োজনের জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করুন। স্লিপ-অন ডিজাইন সহজ এবং দ্রুত ইনস্টলেশন সহজতর করে তোলে,ক্লাস ৩০০নিম্ন চাপের জন্য তাদের উপযুক্ততা নিশ্চিত করে।

ANSI/ASME B16.5 ক্লাস 300 কার্বন ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জঃ

এএসএমই বি১৬।5এটি আমেরিকান সোসাইটি অব মেকানিক্যাল ইঞ্জিনিয়ার্স (এএসএমই) দ্বারা প্রকাশিত একটি মান যা মূলত মাত্রা, উপকরণ,পাইপ সিস্টেমে ব্যবহৃত ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জ ফিটিং এর চাপ-তাপমাত্রা রেটিংএই স্ট্যান্ডার্ড অনুযায়ী,স্লিপ-অন ফ্ল্যাঞ্জএই ফ্ল্যাঞ্জগুলি তাদের ইনস্টলেশন এবং সারিবদ্ধকরণের সহজতার কারণে বিভিন্ন পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।

একটি নকশা বৈশিষ্ট্যস্লিপ-অন ফ্ল্যাঞ্জএটির অভ্যন্তরীণ ব্যাসার্ধটি এটির সাথে সংযুক্ত পাইপের বাইরের ব্যাসার্ধের চেয়ে কিছুটা বড়। ইনস্টলেশনের সময়,ফ্ল্যাঞ্জ পাইপ শেষ উপর স্লাইড করা হয় এবং তারপর একটি নিরাপদ সংযোগ নিশ্চিত করার জন্য পাইপ ভিতরে এবং বাইরে উভয় welded হয়. স্লিপ-অন ফ্ল্যাঞ্জগুলি কার্বন ইস্পাত, স্টেইনলেস স্টিল এবং খাদ ইস্পাত সহ বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে,বিভিন্ন অ্যাপ্লিকেশনের শক্তি এবং জারা প্রতিরোধের প্রয়োজনীয়তা পূরণ করতে. চাপের নামকরণের ক্ষেত্রে, স্লিপ-অন ফ্ল্যাঞ্জগুলি বিভিন্ন চাপের মাত্রা সহ্য করতে পারে, যা ASME B16.5 মানদণ্ডে স্পষ্টভাবে নির্দিষ্ট করা হয়েছে, সাধারণ চাপের নামকরণ 150, 300, 600, 900, 1500, এবং 2500 পাউন্ড.

ওয়েল্ড নেক ফ্ল্যাঞ্জের তুলনায়,স্লিপ-অন ফ্ল্যাঞ্জসাধারণত ইনস্টল করা সহজ এবং দ্রুত, কারণ তাদের পাইপের সাথে সুনির্দিষ্ট সারিবদ্ধতার প্রয়োজন হয় না। তবে স্লিপ-অন ফ্ল্যাঞ্জগুলির ওয়েল্ডিং শক্তি সাধারণত অন্যান্য ধরণের তুলনায় কম হয়,তাদের উচ্চ ঝালাই শক্তি প্রয়োজন অ্যাপ্লিকেশনের জন্য কম উপযুক্ত করে তোলেতবুও, তারা এখনও অনেক শিল্প অ্যাপ্লিকেশনে অত্যন্ত প্রয়োগযোগ্য।

ANSI / ASME B16.5 মান অনুযায়ী, 300 পাউন্ড স্লিপ-অন ফ্ল্যাঞ্জএকটি সাধারণভাবে ব্যবহৃত পাইপ সংযোগ ফ্ল্যাঞ্জ যা মার্কিন মান পূরণ করে। এই ফ্ল্যাঞ্জটি দুটি ফ্ল্যাঞ্জের মুখ এবং এর মধ্যে একটি সংযোগের ঘাড় নিয়ে গঠিত। এটি অক্ষীয় সম্প্রসারণের ক্ষতিপূরণ দেওয়ার জন্য ডিজাইন করা হয়েছে,পার্শ্বীয় স্থানচ্যুতি, এবং পাইপলাইনে তাপমাত্রা ও কম্পনের কারণে কোণীয় বিচ্যুতি হতে পারে, এইভাবে পাইপ সিস্টেমের স্থিতিশীল অপারেশন নিশ্চিত করা হয়।

কার্বন ইস্পাতের স্লিপ-অন ফ্ল্যাঞ্জসাধারণত এর পৃষ্ঠতল সমতল বা উত্থাপিত হয়, যন্ত্রপাতিগুলির মধ্যে একটি রিংযুক্ত গ্রাউভ অন্তর্ভুক্ত থাকে ("উত্তীর্ণ মুখ"), যা গ্যাসকেট পৃষ্ঠকে বোল্ট বৃত্তের চেয়ে উচ্চতর করে তোলে।শিল্প প্রক্রিয়া সরঞ্জাম অ্যাপ্লিকেশন, একটি উত্থাপিত মুখের সাথে স্লিপ-অন ফ্ল্যাঞ্জগুলি সর্বাধিক সাধারণ ধরণের এবং মাধ্যমের ফুটো প্রতিরোধের জন্য উন্নত সিলিং পারফরম্যান্স সরবরাহ করে।

ANSI/ASME B16.5 স্লিপ অন ফ্ল্যাঞ্জ ক্লাস 300 মাত্রাঃ

1. মাত্রা মিলিমিটার ((মিমি) ।

2বিভিন্ন ক্রেতাদের দ্বারা মাত্রা নির্দিষ্ট করা যেতে পারে।

ANSI B16.5 ক্লাস 300 স্লিপ অন ফ্ল্যাঞ্জের মূল বৈশিষ্ট্যঃ

ANSI B16.5 ক্লাস 300 স্লিপ-অন ফ্ল্যাঞ্জবিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য তাদের অত্যন্ত নির্ভরযোগ্য এবং বহুমুখী করে তোলে এমন বিভিন্ন মূল বৈশিষ্ট্য সরবরাহ করে। ANSI / ASME B16.5 স্পেসিফিকেশন পূরণ করতে উত্পাদিত,এই ফ্ল্যাঞ্জ উচ্চ মানের কার্বন ইস্পাত থেকে তৈরি করা হয়, চমৎকার শক্তি, স্থায়িত্ব, এবং জারা প্রতিরোধের প্রদান করে।ক্লাস ৩০০চাপ রেটিং, তারা মাঝারি চাপ পরিচালনা করার জন্য ডিজাইন করা হয়, তেল এবং গ্যাস, পেট্রোকেমিক্যাল, এবং শক্তি উত্পাদন যেমন শিল্পে কম চাপ অ্যাপ্লিকেশন জন্য তাদের আদর্শ করে তোলে।

স্লিপ-অন ডিজাইনটি ফ্ল্যাঞ্জকে সহজেই পাইপটিতে স্লাইড করার অনুমতি দেয়, যা সঠিকভাবে ফিটিংয়ের প্রয়োজন ছাড়াই ইনস্টলেশন এবং সারিবদ্ধতা সহজ করে তোলে। একবার স্থাপন করা হলে,ফ্ল্যাঞ্জ ভিতরে এবং বাইরে উভয় welded হয়, একটি নিরাপদ, ফাঁস-প্রতিরোধী সংযোগ নিশ্চিত করে। নকশাটি বিশেষত সরু বা কঠিন-প্রাপ্ত স্পেসে দ্রুত এবং দক্ষ ইনস্টলেশনকে সহজ করে তোলে।উত্থাপিত মুখ বা সমতল মুখ বিকল্প চমৎকার সীল ক্ষমতা প্রদান, মাঝারি ফুটো প্রতিরোধ এবং অপারেশন দক্ষতা নিশ্চিত।

স্লিপ-অন ফ্ল্যাঞ্জঅন্যান্য প্রকারের তুলনায় তাদের সহজ নকশা এবং ইনস্টলেশনের সহজতার কারণে তারা খরচ কার্যকর। উপরন্তু, তারা বিভিন্ন আকার, উপকরণ এবং চাপের রেটিংগুলিতে পাওয়া যায়,বিভিন্ন প্রকল্প বা অ্যাপ্লিকেশনের নির্দিষ্ট চাহিদা মেটাতে কাস্টমাইজেশন অফারএই বৈশিষ্ট্যগুলিANSI B16.5 ক্লাস 300 স্লিপ-অন ফ্ল্যাঞ্জএকটি নির্ভরযোগ্য এবং ব্যবহারিক পছন্দ বিভিন্ন শিল্প ব্যবহারের জন্য।

কার্বন ইস্পাত ফ্ল্যাঞ্জের গ্রেডঃ

কার্বন ইস্পাত ফ্ল্যাঞ্জের সাধারণ গ্রেডঃ

এএসটিএম এ১০৫ঃএটি ফ্ল্যাঞ্জগুলির জন্য সর্বাধিক ব্যবহৃত কার্বন ইস্পাত গ্রেড। এটি উচ্চ তাপমাত্রা এবং উচ্চ চাপ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, বিশেষত তেল, গ্যাস এবং পেট্রোকেমিক্যাল শিল্পে।এএসটিএম এ১০৫ প্রায়শই ফ্ল্যাঞ্জের জন্য ব্যবহৃত হয়, ভালভ, ফিটিং, এবং অন্যান্য চাপ জাহাজ।

এএসটিএম এ৩৫০ এলএফ২ঃএই গ্রেডটি নিম্ন তাপমাত্রার পরিবেশে ডিজাইন করা হয়েছে এবং সাধারণত ক্রায়োজেনিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এটি নিম্ন তাপমাত্রায় দুর্দান্ত দৃness়তা এবং প্রভাব প্রতিরোধের প্রস্তাব দেয়,এটিকে এলএনজি (দ্রবিত প্রাকৃতিক গ্যাস) এবং পাইপলাইন পরিবহনের মতো শিল্পে প্রয়োগের জন্য উপযুক্ত করে তোলে.

এএসটিএম এ১৮১ঃA105 এর তুলনায় একটি নিম্ন কার্বন ইস্পাত গ্রেড, ASTM A181 সাধারণত কম সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।এটি মাঝারি শক্তি প্রদান করে এবং কম চাপের অবস্থার অধীনে কাজ করে এমন ফ্ল্যাঞ্জ এবং ফিটিংগুলির জন্য ব্যবহৃত হয়.

এএসটিএম এ১৩১ঃএই গ্রেড প্রধানত সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশন জন্য ব্যবহৃত হয়। এএসটিএম A131 উচ্চতর শক্তি এবং দৃঢ়তা প্রদান করে,বিশেষ করে সমুদ্রের জল যেমন কঠোর পরিবেশগত অবস্থার সম্মুখীন কাঠামোর জন্য.

এএসটিএম এ১০৬ গ্রেড বিঃযদিও মূলত সিউমলেস কার্বন ইস্পাত পাইপের জন্য ব্যবহৃত হয়, এই গ্রেডটি উচ্চ তাপমাত্রা শক্তি প্রয়োজন এমন ফ্ল্যাঞ্জগুলির জন্যও ব্যবহার করা যেতে পারে। এটি সাধারণত বিদ্যুৎ উত্পাদন, পেট্রোলিয়াম,এবং পেট্রোকেমিক্যাল শিল্প.

এএসটিএম এ২৩৪ ডব্লিউপিবিঃএই গ্রেডটি বুটওয়েড ফিটিং এবং ফ্ল্যাঞ্জগুলির জন্য ব্যবহৃত হয়, সাধারণত এমন অ্যাপ্লিকেশনগুলিতে যেখানে সিস্টেমকে মাঝারি থেকে উচ্চ তাপমাত্রা পরিচালনা করতে হয়। এটি তেল ও গ্যাস শিল্পে একটি জনপ্রিয় উপাদান।

এপিআই ৫এলঃযদিও প্রধানত ইস্পাত পাইপের জন্য ব্যবহৃত হয়, এই গ্রেডটি কখনও কখনও পাইপলাইন সিস্টেমে কার্বন ইস্পাত ফ্ল্যাঞ্জের জন্য নির্দিষ্ট করা হয়।এপিআই 5 এল নিম্ন এবং উচ্চ চাপ উভয় সিস্টেমের জন্য আদর্শ এবং সাধারণত তেল পরিবহন ব্যবহৃত হয়, গ্যাস, এবং পানি।

এই কার্বন ইস্পাতের প্রতিটি গ্রেড তাপমাত্রা, চাপ এবং পরিবেশগত অবস্থার মতো কারণের উপর ভিত্তি করে নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য উপযুক্ত,বিভিন্ন শিল্প প্রক্রিয়ায় তাদের অপরিহার্য করে তোলে.

কার্বন ইস্পাতের সবচেয়ে সাধারণ উপকরণ স্লিপ অন ফ্ল্যাঞ্জঃ

একটি সাধারণ এবং ব্যাপকভাবে ব্যবহৃত উপাদান গ্রেডকার্বন ইস্পাত ফ্ল্যাঞ্জএটি A105 কার্বন ইস্পাত তৈরি করা হয়। তারা 1000 ডিগ্রি ফারেনহাইট পর্যন্ত পরিবেষ্টিত তাপমাত্রা এবং 20 থেকে 6,170 psi এর মধ্যে চাপ সহ্য করার জন্য ডিজাইন করা হয়।কার্বন ইস্পাতের ফ্ল্যাঞ্জএগুলি তাদের বিস্তৃত তাপমাত্রা এবং চাপের পরিসরের জন্য পরিচিত, যা এগুলিকে অসংখ্য শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। অতিরিক্তভাবে, এগুলি প্রায়শই তাদের ব্যয়-কার্যকারিতা জন্য বেছে নেওয়া হয়।

আধুনিক কার্বন ইস্পাতের মধ্যে সাধারণত ২.১% পর্যন্ত কার্বন থাকে এবং এটি প্রধানত লোহার সাথে মিশ্রিত হয়।"কার্বন ইস্পাত" শব্দটি কখনও কখনও এমন ইস্পাতের জন্য ব্যবহৃত হয় যার মধ্যে উল্লেখযোগ্য পরিমাণে ক্রোমিয়াম বা নিকেল নেইA105 ফ্ল্যাঞ্জের কার্বন সামগ্রী পরিবর্তিত হতে পারে, যার সর্বাধিক অনুমোদিত কার্বন রচনা 0.35%। ইস্পাতের কার্বন সামগ্রী বৃদ্ধি করা কঠোরতা এবং শক্তি বৃদ্ধি করে।তাপ চিকিত্সা পদ্ধতির মাধ্যমে অর্জন করা হয় যেমন quenchingতবে কার্বন ইস্পাত চিকিত্সা করার সাথে সাথে এটি কম নমনীয় এবং আরও ভঙ্গুর হয়ে ওঠে। এটি আকৃতি এবং ldালাইকে কিছুটা চ্যালেঞ্জিং করে তুলতে পারে।কার্বন ইস্পাতের সুবিধাগুলি তার বিস্তৃত তাপমাত্রা এবং চাপের পরিসরের ক্ষেত্রে প্রায়শই ওয়েড সিলগুলি গঠনের জন্য প্রয়োজনীয় অতিরিক্ত প্রচেষ্টাকে ছাড়িয়ে যায়.

অণুসূচক পদার্থের ক্ষেত্রে,A105 কার্বন ইস্পাত ফ্ল্যাঞ্জমলিবডেনাম, নিকেল, ক্রোমিয়াম, টাইটানিয়াম বা ভ্যানাডিয়াম এর মতো খাদ উপাদানের কোন নির্দিষ্ট ন্যূনতম পরিমাণের প্রয়োজন নেই।

প্রোডাক্ট অ্যাপ্লিকেশনঃ

ANSI B16.5 ক্লাস 300 কার্বন ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জ,বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। তেল ও গ্যাস শিল্পে, এই ফ্ল্যাঞ্জগুলি সাধারণত পাইপলাইন, কূপের মাথা সিস্টেম,এবং ড্রিলিং সরঞ্জাম, তেল, প্রাকৃতিক গ্যাস এবং অন্যান্য পেট্রোলিয়াম ভিত্তিক তরলগুলির চাপের অধীনে পরিবহন পরিচালনা করে। পেট্রোকেমিক্যাল শিল্পে, তারা চুল্লি, তাপ এক্সচেঞ্জার এবং পাম্পগুলিতে ব্যবহৃত হয়,তাদের উচ্চ তাপমাত্রা এবং উচ্চ চাপের পরিবেশের জন্য উপযুক্ত করে তোলেবিদ্যুৎ উৎপাদনে, এই ফ্ল্যাঞ্জগুলি বিদ্যুৎ কেন্দ্রগুলিতে, বিশেষত বয়লার, টারবাইন এবং পাইপিং সিস্টেমে প্রচলিত, যেখানে তারা বাষ্প এবং পানির চাপ সহ্য করে।জল পরিশোধন ও বিতরণ সিস্টেমে, এই ফ্ল্যাঞ্জগুলি পৌর জল চিকিত্সা প্ল্যান্টগুলিতে, পাশাপাশি শিল্প ও বাণিজ্যিক জল সিস্টেমে ব্যবহৃত হয়,পানীয় এবং অ-পানীয় জলের অ্যাপ্লিকেশনে তাদের জারা প্রতিরোধের এবং স্থায়িত্বের জন্য মূল্যবাননির্মাণ এবং এইচভিএসি সিস্টেমে, এই ফ্ল্যাঞ্জগুলি পাইপ এবং সরঞ্জামগুলিকে সংযুক্ত করতে ব্যবহৃত হয়, তাদের ইনস্টলেশন সহজ এবং শক্তিশালী সিলিং বৈশিষ্ট্যগুলির জন্য নির্বাচিত। সামুদ্রিক এবং অফশোর প্ল্যাটফর্ম,বিশেষ করে অফশোর তেল প্লাগ এবং জাহাজখাদ্য ও পানীয় শিল্পে এবং ফার্মাসিউটিক্যাল উত্পাদন,এই ফ্ল্যাঞ্জগুলি পাইপলাইনে ব্যবহৃত হয়, ট্যাংক, এবং সরঞ্জাম, নিরাপদ তরল স্থানান্তর নিশ্চিত এবং স্বাস্থ্যকর মান পূরণ।পল্প এবং কাগজ শিল্পও রাসায়নিক পরিবহনের জন্য কাগজ কারখানা এবং পল্প প্রক্রিয়াকরণ স্থাপনার পাইপিং সিস্টেমে এই ফ্ল্যাঞ্জগুলি ব্যবহার করে, পানি, এবং উচ্চ চাপের অবস্থার অধীনে বাষ্প।ANSI B16.5 ক্লাস 300 কার্বন ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জবিভিন্ন শিল্পে তাদের নির্ভরযোগ্যতা, ইনস্টলেশন সহজ এবং চমৎকার সিলিং ক্ষমতা জন্য ব্যাপকভাবে গৃহীত হয়।
